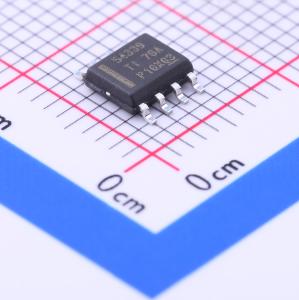

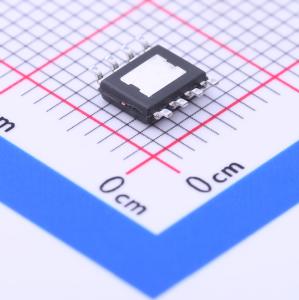

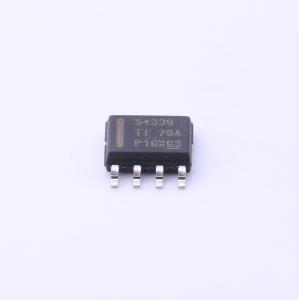

温馨提醒：图片仅供参考，商品以实物为准
TPS54339DDAR
4.5V至23V输入，3A异步降压转换器
- 描述
- TPS54339是一款自适应导通时间D-CAP2模式同步降压转换器,具有宽输入电压范围（4.5V至23V）和可调输出电压（0.76V至7V）。该器件采用高效集成的MOSFET,支持低ESR输出电容器,如陶瓷电容器。工作频率为600kHz,具有快速瞬态响应和低输出纹波。该器件适用于各种低电压系统,如数字电视电源、高清蓝光播放器、家庭网络终端和数字机顶盒。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54339DDAR
- 商品编号
- C97111
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 3A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
D-CAP2™模式可实现快速瞬态响应、低输出纹波，并允许使用陶瓷输出电容器 宽VIN输入电压范围：4.5 V至23 V 输出电压范围：0.76 V至7 V 针对低占空比应用优化的高效集成FET
- 140 mΩ（高端）和70 mΩ（低端） 高效率，关断时电流小于10 μA 高初始带隙基准精度 可调节软启动 • 预偏置软启动 600 kHz开关频率（fSW） 逐周期过流限制
TPS54339是一款自适应导通时间D-CAP2™模式同步降压转换器。TPS54339使系统设计人员能够以经济高效、低元件数量、低待机电流的解决方案完成各种终端设备电源总线稳压器套件。TPS54339的主控制环路采用D-CAP2™模式控制，无需外部补偿元件即可实现快速瞬态响应。TPS54339还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容器，如POSCAP或SP-CAP，以及超低ESR陶瓷电容器。该器件的VIN输入电压范围为4.5 V至23 V。输出电压可在0.76 V至7 V之间进行编程。该器件还具备可调节的软启动时间。TPS54339采用8引脚DDA封装，设计工作温度范围为-40℃至85℃。
TPS54339是一款3 A同步降压（buck）转换器，集成了两个N沟道MOSFET。它采用D-CAP2™模式控制运行。D-CAP2™控制的快速瞬态响应减少了满足特定性能水平所需的输出电容。专利内部电路允许使用包括陶瓷和特殊聚合物类型在内的低ESR输出电容器。
TPS54339的主控制环路是一个自适应导通时间脉冲宽度调制（PWM）控制器，支持专利D-CAP2™模式控制。D-CAP2™模式控制将恒定导通时间控制与内部补偿电路相结合，实现伪固定频率和低外部元件数量配置，适用于低ESR和陶瓷输出电容器。即使输出几乎没有纹波，它也能保持稳定。
在每个周期开始时，高端MOSFET导通。内部单稳态定时器计时结束后，该MOSFET关断。该单稳态定时器由转换器输入电压VIN和输出电压VO设置，以在输入电压范围内保持伪固定频率，因此被称为自适应导通时间控制。当反馈电压降至参考电压以下时，单稳态定时器复位，高端MOSFET再次导通。内部斜坡信号被添加到参考电压中以模拟输出纹波，从而消除了D-CAP2™模式控制中ESR引起的输出纹波需求。
TPS54339采用自适应导通时间控制方案，没有专用的板载振荡器。TPS54339通过使用输入电压和输出电压设置导通时间单稳态定时器，以600 kHz的伪恒定频率运行。导通时间与输入电压成反比，与输出电压成正比；因此，当占空比为VOUT/VIN时，频率恒定。
软启动功能可调节。当EN引脚变为高电平时，6 μA电流开始对连接在SS引脚和GND之间的电容器充电。启动期间可保持对输出电压的平滑控制。
应用领域
- 数字电视电源
- 高清蓝光光盘播放器
- 网络家庭终端
- 数字机顶盒（STB）
