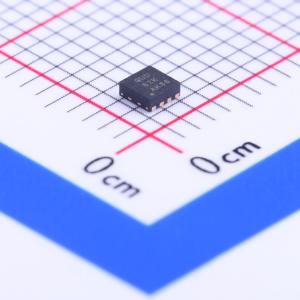

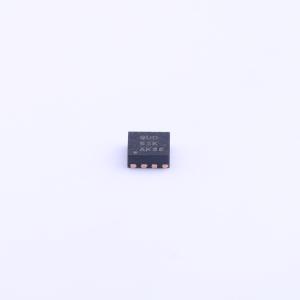

温馨提醒：图片仅供参考，商品以实物为准

TPS62163DSGR

3V至17V/1A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62163是一款采用DCS-ControlTM拓扑的3V至17V/1A同步降压DC-DC转换器。该器件的开关频率典型值高达2.25MHz,允许使用小型电感,利用DCS-ControITM拓扑技术提供快速瞬态响应并实现高输出电压精度。输入电压范围为3V至17V,输出电流高达1A,可调节输出电压范围为0.9V至6V。静态电流典型值为17uA,支持100%占空比模式。
品牌名称: TI(德州仪器)
商品型号: TPS62163DSGR
商品编号: C97534
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

TPS6216x 系列是一款简单易用的同步降压DC-DC 转换器，针对高功率密度的应用进行了优化。该器件的开关频率典型值高达2.25MHz，允许使用小型电感，利用DCS-Control™拓扑技术提供快速瞬态响应并实现高输出电压精度。该器件的宽运行电压范围为3V 至17V，非常适用于由锂离子或其他电池以及12V 中间电源轨供电的系统。该器件的输出电压为0.9V 至6V，支持高达1A 的持续输出电流（使用100% 占空比模式）。此外，还可以通过配置使能引脚和开漏电源正常状态引脚实现电源排序。在节能模式下，该器件在输入电压(VIN) 作用下生成约17μA 的静态电流。负载较小时可自动无缝进入节能模式，同时该模式可在整个负载范围内保持高效率。该器件在关断模式下处于关断状态，期间的流耗低于2μA。 TPS6216x 器件在自然通风环境下的额定工作温度范围为 -40°C 至 85°C。此类器件划分为可调节和固定输出电压版本。此类器件采用8 引脚2.00mm×2.00mm (DSG) WSON 封装或8 引脚3.00mm×3.00mm (DGK) VSSOP 封装。

商品特性

DCS-Control™拓扑输入电压范围为3V 至17V
输出电流高达1A
可调节输出电压范围为0.9V 至6V
固定输出电压版本
无缝省电模式转换
静态电流典型值为17μA
电源正常输出
100% 占空比模式
短路保护
过温保护
与TPS62170 和TPS62125 引脚兼容
采用3.00mm×3.00mm 引脚超薄小外形尺寸(VSSOP) 和2.00mm×2.0mm 8 引脚晶圆级小外形无引线(WSON) 封装

应用领域

标准12V 导轨式电源
单个或者多个锂离子电池供电的负载点(POL) 电源
低压差稳压器(LDO) 替代产品
嵌入式系统
数码相机、数码摄像机
移动电脑、平板电脑、调制解调器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交92单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	5V
	输出电流	1A
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
