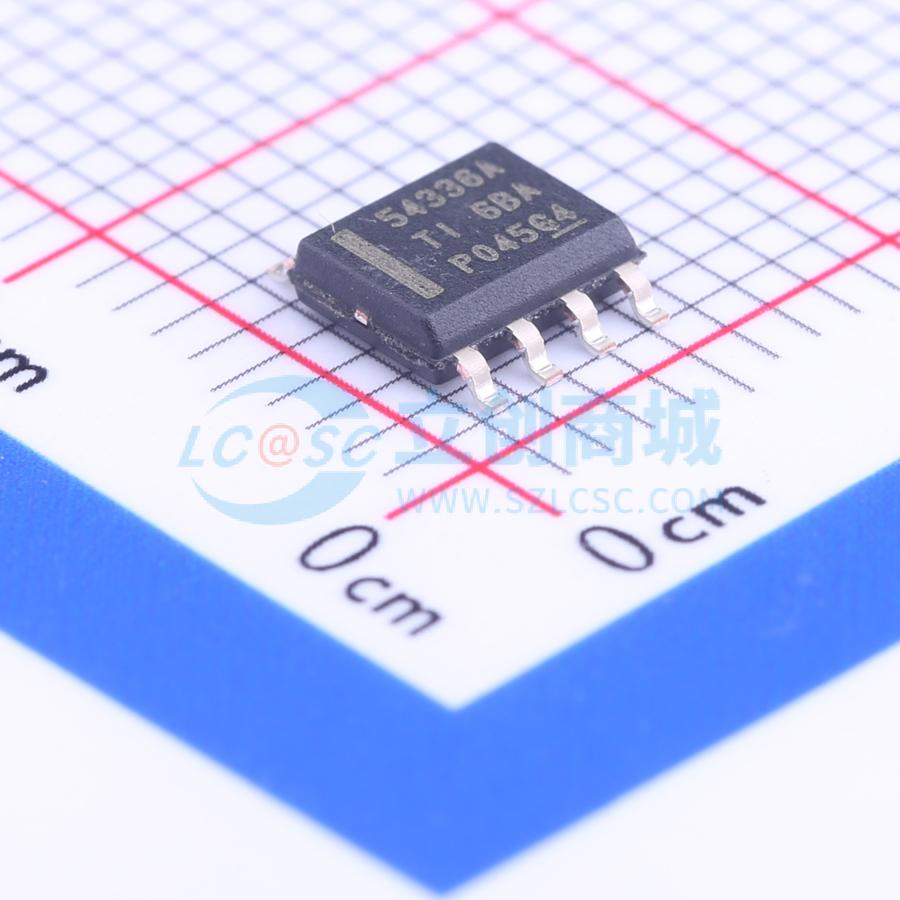

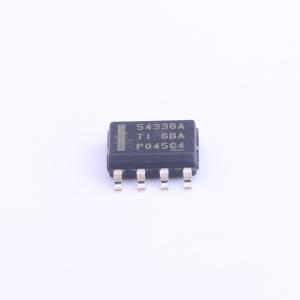

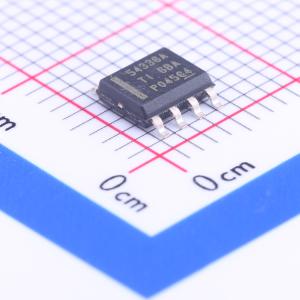

TPS54336ADDAR

TPS5433xA 系列器件为同步转换器，输入电压范围介于4.5V 和28V 之间。该系列器件集成有低侧开关场效应晶体管(FET)，免除了对外部二极管的需求，从而减少了组件数。 凭借集成的 128mΩ 和 84mΩ MOSFET、低 IQ 以及轻负载时的脉冲跳跃模式，大大提升了效率。通过使能引脚可以将关断电源电流减小至 2μA。该降压转换器的基准电压在整个温度范围内保持 1.5% 的精度，可为各类负载提供精确稳压。 高侧 FET 的逐周期电流限制可在过载情况下保护 TPS5433xA 系列器件，并通过低侧电源限流防止电流失控，从而实现功能增强。低侧灌电流限制可关闭低侧 MOSFET，以防止过多的反向电流。在过流情况持续时间超过预设时间时，将触发断续保护功能。热关断将在芯片温度超出阈值时禁用器件，并在经过一段内置的热断续时间后再次使能器件。

• 同步 128mΩ 和 84mΩ 金属氧化物半导体场效应晶体管(MOSFET)，用于实现 3A 持续输出电流
• TPS54335A：内部 2ms 软启动，50kHz 至 1.5MHz 可调频率
• TPS54336A：可调软启动，340kHz 固定频率
• 关断时静态电流低至 2μA
• 0.8V 基准电压，精度为 ±0.8%
• 电流模式控制
• 针对预偏置输出的单调性启动
• 用于在轻负载时提高效率的脉冲跳跃模式
• 断续模式过流保护
• 热关断(TSD) 和过压变换保护
• 8 引脚小外形尺寸(SO) PowerPAD 和 10 引脚超薄小外形尺寸无引线(VSON) 封装

• 消费类应用，例如数字电视(DTV)
• 机顶盒（STB）
• 数字化视频光盘(DVD)/蓝光播放器
• 液晶显示器
• 客户端设备(CPE)（电缆调制解调器、WiFi 路由器）
• 数字光处理(DLP) 投影仪
• 智能电表
