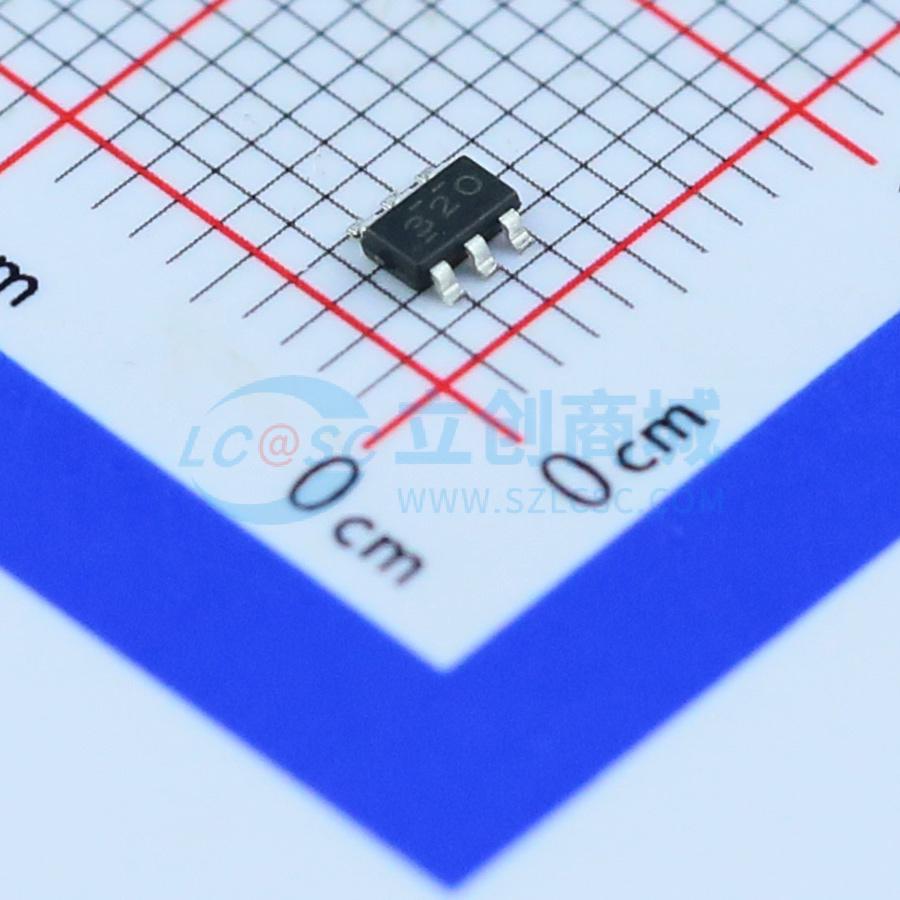

TPS563200DDCR
4.5V至17V输入，2A/3A同步降压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS563200是一款采用SOT-23封装的4.5V至17V输入,2A/3A同步降压转换器。它采用D-CAP2TM模式控制,具有650kHz开关频率,集成68mΩ和39mΩ场效应晶体管（FET）,并支持低待机电流。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS563200DDCR
- 商品编号
- C97253
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 3A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS562200 和TPS563200 是简单且易于使用的2A/3A 同步降压转换器，它们均采用SOT-23 封装。 此器件被优化为使用尽可能少的外部组件即可运行，并且可以实现低待机电流。 这些开关模式电源(SMPS) 器件采用D-CAP2 模式控制，从而提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻(ESR) 输出电容器以及超低ESR 陶瓷电容器。 TPS562200 和TPS563200 可在高级Eco-mode 下运行，从而能在轻载运行期间保持高效率。此类器件采用6 引脚1.6mm×2.9mm SOT (DDC) 封装，工作环境温度范围为 -40°C 到85°C 。
商品特性
- D-CAP2™模式控制，具有650kHz 开关频率
- 输入电压范围：4.5V 至17V
- 输出电压范围：0.76V 至7V
- 集成122mΩ 和72mΩ 场效应晶体管(FET) ('562200)
- 集成68mΩ 和39mΩ FET ('563200)
- 高级Eco-mode™脉冲跳跃
- 低关断电流（低于10μA ）
- 1% 反馈电压精度 (25°C)
- 从预偏置输出电压中启动
- 逐周期断续过流限制
- 非锁存过压保护(OVP)，欠压闭锁(UVLO) 和热关断(TSD) 保护
- 固定软启动时间：1ms
应用领域
- 数字电视电源
- 高清Blu-ray Disc播放器
- 网络家庭终端设备
- 数字机顶盒(STB)
