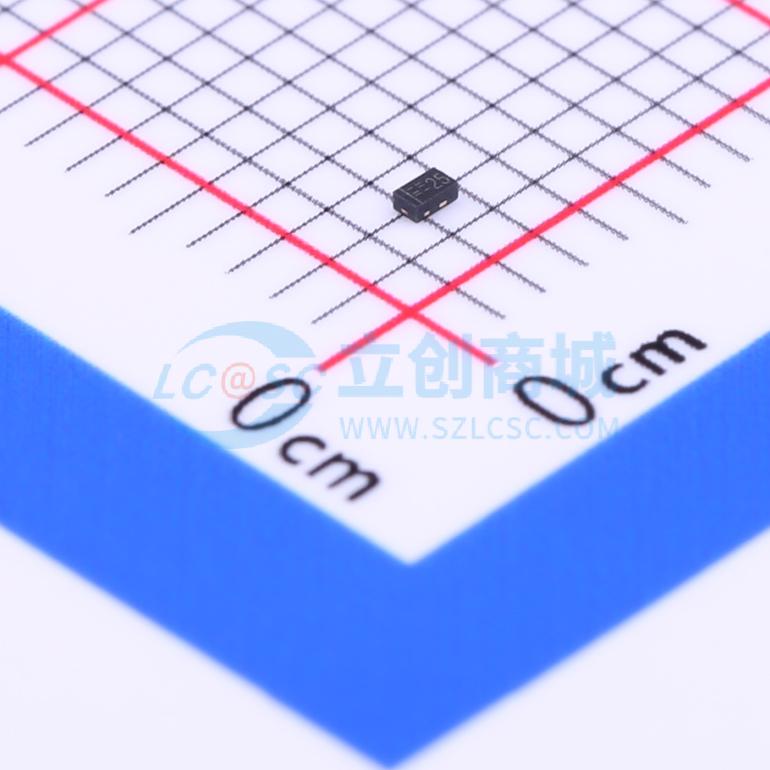

温馨提醒：图片仅供参考，商品以实物为准

UCLAMP2501T.TCT

单向TVS 2.5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SEMTECH
商品型号: UCLAMP2501T.TCT
商品编号: C97274
商品封装: SLP1006-2
包装方式: 编带

商品参数

商品概述

μClamp® 系列瞬态电压抑制器 (TVS) 专为在手机、笔记本电脑和个人数字助理 (PDA) 等便携式应用中替代多层压敏电阻 (MLV) 而设计。与 MLV 相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。这些器件旨在保护敏感半导体元件，使其免受静电放电 (ESD)、雷击、电快速瞬变 (EFT) 和电缆放电事件 (CDE) 造成的损坏或故障影响。

μClamp® 2501T 采用 Semtech 专有的 EPD TVS 工艺技术制造。与硅雪崩二极管工艺相比，EPD 工艺可提供低工作电压，同时显著降低漏电流和电容。与传统的 pn 结器件相比，它们具有真正低于 5 伏的工作电压，可提供更出色的保护。

μClamp2501T 采用 2 引脚 SLP1006P2T 封装，尺寸为 1.0 x 0.6 x 0.4 mm，引脚间距为 0.65 mm，采用无铅 NiPdAu 镀层。每个器件可保护一条工作电压为 2.5 伏的线路，使设计人员能够灵活地在不适合使用阵列的应用中保护单条线路。它们可用于满足 IEC 61000-4-2 标准第 4 级（± 15 kV 空气放电、± 8 kV 接触放电）的 ESD 抗扰度要求。小尺寸和高 ESD 浪涌能力的结合，使其非常适合用于手机、数码相机和 MP3 播放器等便携式应用。

商品特性

数据线瞬态保护，符合 IEC 61000-4-2（ESD）± 15kV（空气放电）、± 8kV（接触放电）；IEC 61000-4-4（EFT）40A（tp = 5/50ns）；电缆放电事件（CDE）
超小封装（1.0 x 0.6 x 0.4mm）
低漏电流：典型值 < 10 nA（VR = 2.5V）
低工作电压：2.5V
低电容
保护一条数据线
固态硅雪崩技术

应用领域

手机及配件
便携式仪器
键盘、侧键、液晶显示屏
笔记本电脑和台式电脑
MP3 播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	2.5V
	钳位电压	7.5V
	峰值脉冲电流(Ipp)	-

	属性	参数值
	峰值脉冲功率(Ppp)	40W
	击穿电压	2.7V
	类型	TVS
