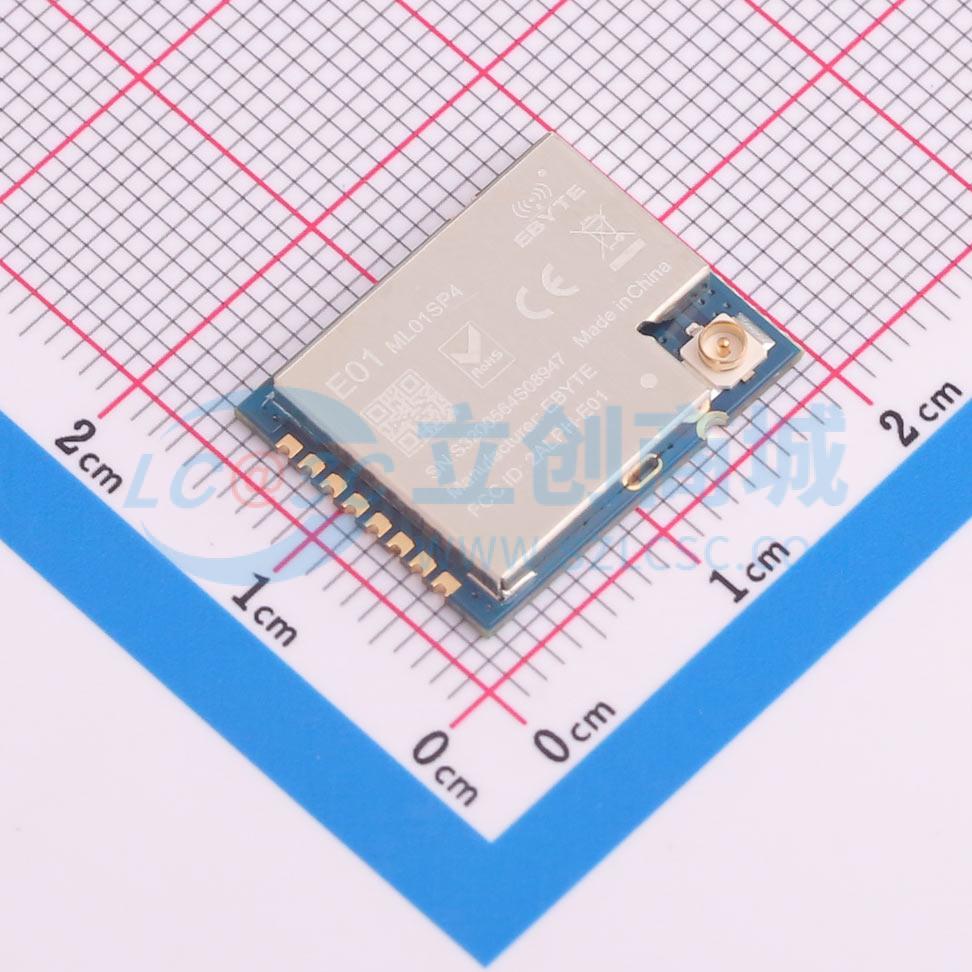

E01-ML01SP4

2.4GHz 100mW SPI 贴片型无线模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NRF24L01+PA大功率模块/2.4G频段/100mW/IPEX接口
品牌名称: EBYTE(亿佰特)
商品型号: E01-ML01SP4
商品编号: C97340
商品封装: SMD,18x14.5mm
包装方式: 编带
商品毛重: 2.4克(g)

商品参数

商品概述

E01-ML01SP4 是超小尺寸、最大发射功率为 100mW 的 2.4GHz 贴片式无线模块。采用原装进口的 nRF24L01P 保证其兼容性，在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到 100mW 的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。该产品已获得 FCC、CE、RoHS 等国内外权威认证报告，使用工业级高精度 16MHz 晶振。由于 E01-ML01SP4 是纯射频收发模块需要使用 MCU 驱动或使用专用的 SPI 调试工具。

商品特性

超小体积，仅 14.5*18mm
RFX2401C 功放方案，最大发射功率 100mW，软件多级可调
理想条件下，通信距离可达 2km
支持全球免许可 ISM 2.4GHz 频段
支持 2Mbps、1Mbps 和 250kbps 空中速率
125 个通讯频道，满足多点通讯、分组、跳频等应用需求
通过 SPI 接口与 MCU 连接，速率 0~10Mbps
支持 2.0~3.6V 供电，大于 3.3V 供电均可保证最佳性能
专业射频屏蔽罩，抗干扰、防静电
IPEX 接口，可方便连接同轴电缆或外置天线（IPEX 接口共用）
增强型 ShockBurst，完全兼容 NORDIC 所有 nRF24L 系列、nRF24E 系列、nRF24U 系列

应用领域

智能家居以及工业传感器
安防系统、定位系统
无线遥控
无线游戏遥控器
医疗保健产品
无线语音，无线耳机
汽车行业应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	2.4GHz
	调制方式	GFSK
	发射功率	20dBm
	接口类型	SPI
	工作电压	2V~3.6V

	属性	参数值
	天线形式	IPEX接口
	接收电流	26mA
	发送电流	120mA
	通讯距离	2km
	接收灵敏度	-96dBm
	工作温度	-40℃~+85℃
