HT67F4892
- 1+: ¥5.99 / 个
- 10+: ¥5.31 / 个
- 30+: ¥4.94 / 个
1+: |
¥5.99 / 个 |
10+: |
¥5.31 / 个 |
30+: |
¥4.94 / 个 |
单击复制
单击复制
商品介绍
属性 | 参数值 | |
---|---|---|
商品目录 | 单片机(MCU/MPU/SOC) | |
CPU内核 | RISC | |
程序存储容量 | 8KB | |
RAM总容量 | 384Byte | |
GPIO端口数量 | - | |
工作电压范围 | 2.2V~5.5V | |
CPU最大主频 | - | |
程序存储器类型 | FLASH | |
工作温度范围 | -40℃~+85℃ | |
ADC(位数) | 12bit | |
DAC(位数) | - | |
(E)PWM(位数) | - | |
8位Timer数量 | - | |
16位Timer数量 | - | |
32位Timer数量 | - | |
CAN路数 | - | |
U(S)ART路数 | 1 | |
I2C路数 | 1 | |
I2S路数 | - | |
(Q)SPI路数 | - | |
USB通用接口 | - | |
内部比较器 | - | |
外设/功能 | 低电压检测;看门狗;CCP捕获/比较;10位Timer;LCD/LED驱动 | |
通信协议 | - | |
看门狗 | 有 | |
RTC实时时钟 | - | |
IrDA红外接口 | - | |
低电压检测 | 有 | |
CCP捕获/比较 | 有 | |
SDIO | - | |
DMA(直接存储器存取) | - | |
内部振荡器 | 有 |

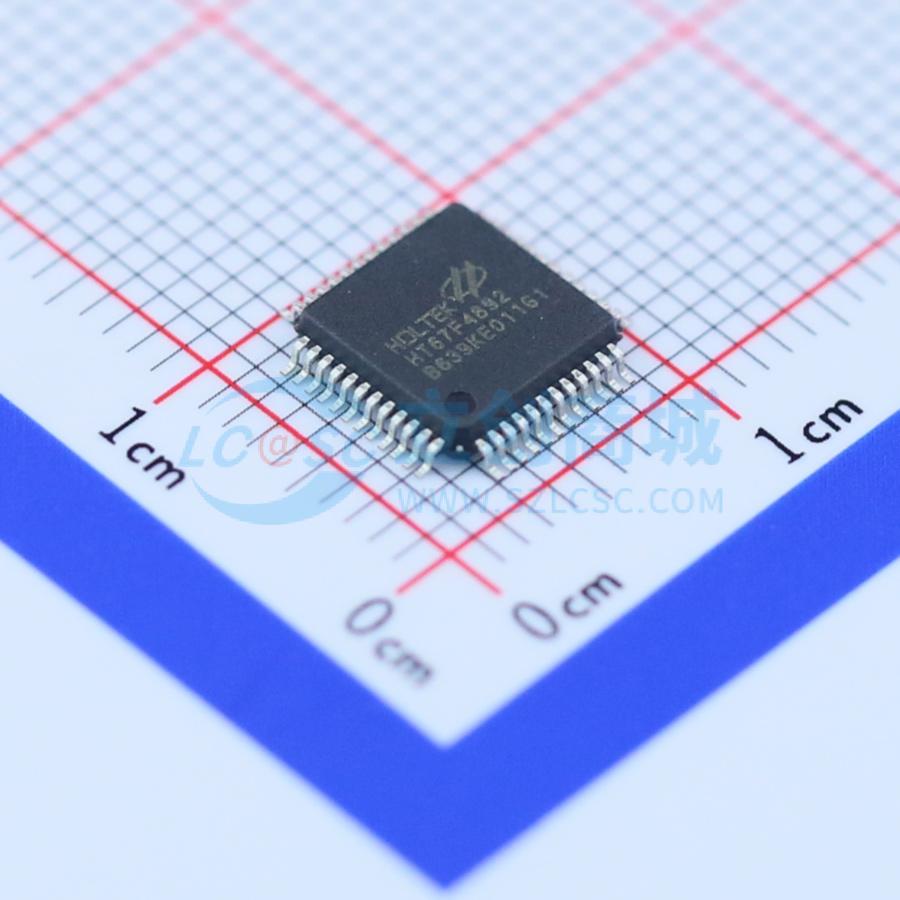

HT67F4892
内置LCD & EEPROM 增强A/D 型Flash 单片机
该单片机是一款A/D 型具有8 位高性能精简指令集的Flash 存储器,专门为直 接连接模拟信号的产品而设计的,如那些来自传感器。该单片机具有一系列功 能和特性,其Flash 存储器可多次编程的特性给用户提供了极大的方便。存储 器方面,还包含了一个RAM 数据存储器和一个可用于存储序号、校准数据等 非易失性数据的True EEPROM 存储器。
模拟特性包括一个多通道12-bit A/D 转换器。该单片机带有多个使用灵活的定 时器模块,可提供定时功能、脉冲产生功能及PWM 产生功能。内建完整的SPI 和I2C 接口功能,为设计者提供了一个易与外部硬件通信的接口。内部看门狗 定时器、低电压复位和低电压检测等内部保护特性,外加优秀的抗干扰和ESD 保护性能,确保单片机在恶劣的电磁干扰环境下可靠地运行。
该单片机提供了丰富的外部、内部低速和高速振荡器功能选项,且内建两个完 整的系统振荡器,无需外围元器件。其在不同工作模式之间动态切换的能力, 为用户提供了一个优化单片机操作和减少功耗的手段。
该单片机包含UART 模块。它可以支持通信应用,如微控制器之间的网络数据 通信,个人电脑和外围设备之间的低成本数据链接,便携式和电池供电设备通 信等。
该单片机还具有LCD 和LED 驱动器功能,为需要LCD 和LED 显示器类型接 口的应用提供简易和低成本的解决方案。外加I/O 使用灵活、时基功能等其它 特性,使这款单片机实现应用程序,仅需必要的较小外部组件,从而降低组件 成本和电路板空间。
CPU 特性
-
工作电压
-- fSYS = 4MHz:2.2V~5.5V
-- fSYS = 8MHz:2.2V~5.5V
-- fSYS = 12MHz:2.7V~5.5V
-- fSYS = 16MHz:4.5V~5.5V - VDD = 5V,系统时钟为 16MHz时,指令周期为 0.25μs
- 提供暂停和唤醒功能,以降低功耗
- 四种振荡器模式
-
-- 内部高速 RC – HIRC
-- 内部低速 32kHz RC – LIRC
-- 外部高速晶振 – HXT
-- 外部低速 32.768kHz 晶振 – LXT - 多种工作模式:正常,低速,空闲,休眠
- 高度集成内部 8MHz振荡器,无需外接元器件
- 所有的指令都可在 1~3个指令周期内完成
- 查表指令
- 115 条指令
- 8 层堆栈
- 位操作指令
周边特性
- Flash程序存储器:8K × 16
- 数据存储器:384 × 8
- True EEPROM存储器:64 × 8
- 看门狗定时器功能
- 50 个双向 I/O 口
- 4 个与 I/O 口共用的外部中断输入
-
多个定时器模块用于时间测量、捕捉输入、比较匹配输出、PWM输出或单脉
冲输出 - 双时基功能,用于产生固定时间中断信号
- 10 个外部通道 12-bit 分辨精度的 A/D转换器
-
LCD显示器
-- 52-pin LQFP 封装:32SEG × 4COM & 32SEG × 8COM
-- 48-pin LQFP 封装:28SEG × 4COM & 28SEG × 8COM
-- 1/3 或 1/4 Bias - LED 显示器:8SEG × 8COM
- 串行接口模块 – 用于 SPI 或 I2C通信
- 全双工通用异步接收 / 发送接口 – UART
- 低电压复位功能
- 低电压检测功能
- 封装类型:48/52-pin LQFP
- Flash程序存储器烧录可达 100,000 次
- Flash程序存储器数据可保存 10 年以上
- True EEPROM数据存储器烧录可达1,000,000 次
- True EEPROM数据存储器数据可保存10 年以上
文件名
说明
simHT67F4892v100.pdf
Data Sheet
lqfp48-77.pdf
48-pin LQFP 封裝
lqfp52-1414.pdf
52-pin LQFP 封装
Product Number
ICE Type
ICE Part No
Programming Timing
ICP Type
ICPDA
ICPCK
OCDSDA
OCDSCK
HT67F4892
e-Link
e-Link + HT67V4892
Flash Type-9B
ICP-2C
PA0
PA2
PA0
PA2
