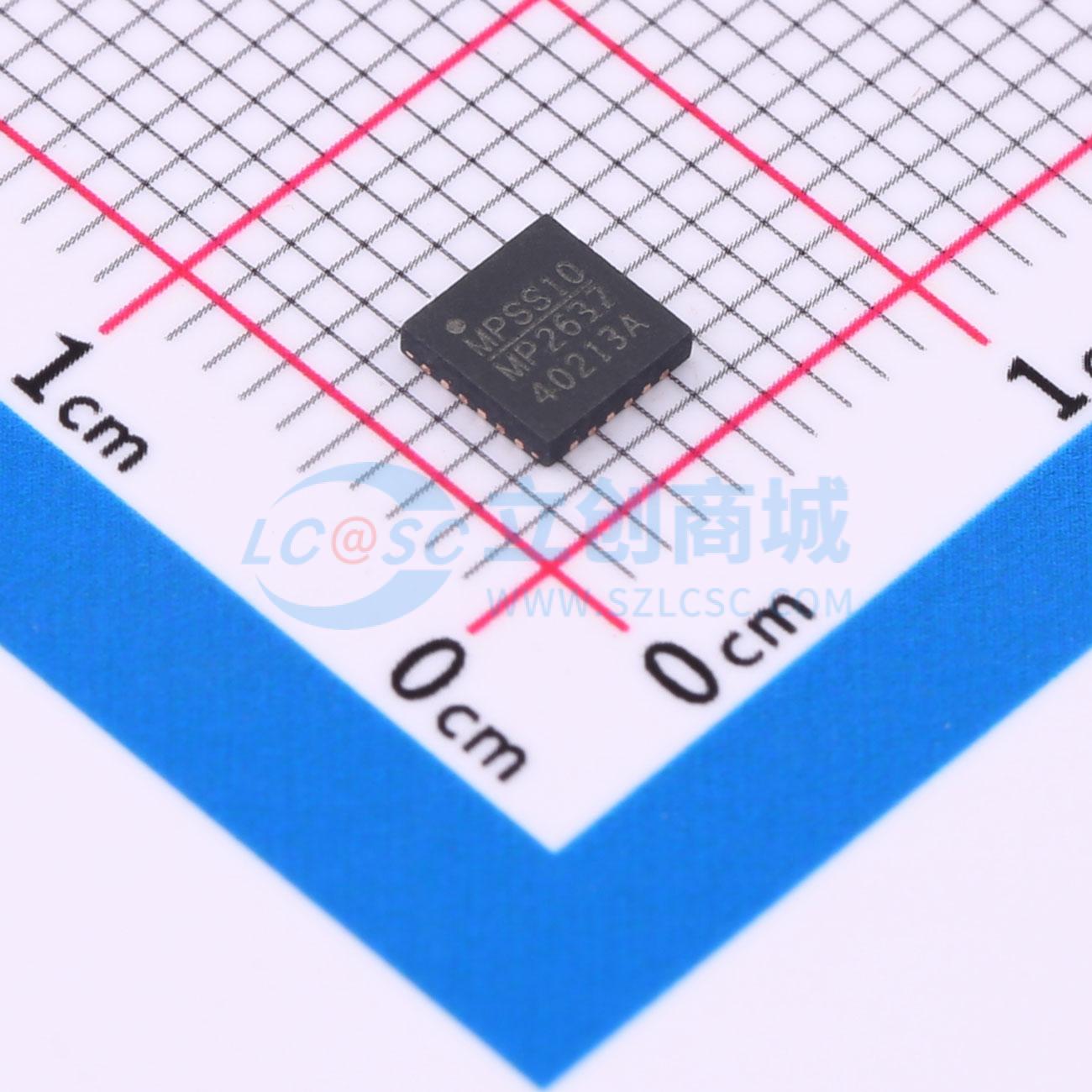

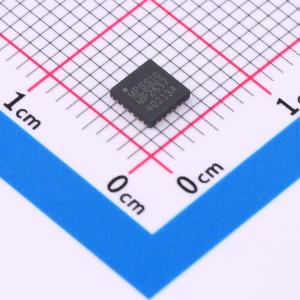

MP2637GR-Z

具备电源路径管理和升压电流功能的单节开关模式电池充电器

SMT扩展库PCB免费打样

描述: MP2637是一款高度集成、灵活的开关模式电池充电器，具备系统电源路径管理功能，专为广泛应用中的单节锂离子或锂聚合物电池设计。MP2637可在充电模式和升压模式下运行，实现全面的系统和电池电源管理。当存在输入电源时，该器件以充电模式运行。它会自动检测电池电压，并分三个阶段对电池进行充电：涓流充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。为了管理输入电源并满足系统电源需求的优先级，该器件还集成了输入电流限制和输入电压调节功能。在没有输入电源的情况下，MP2637通过MODE引脚切换到升压模式，利用电池为SYS引脚供电。OLIM引脚可对升压模式下的输出电流限制进行编程。MP2637还具备输出短路保护功能，在发生短路故障时可将电池与负载完全断开。短路故障排除后，即可恢复正常运行。MP2637提供完整的运行状态指示，以区分充电模式和升压模式。为确保安全运行，MP2637将芯片温度限制在预设的120℃。其他安全功能包括输入过压保护、电池过压保护、热关断、电池温度监测以及可编程定时器，以防止对没电的电池进行长时间充电。
品牌名称: MPS(芯源)
商品型号: MP2637GR-Z
商品编号: C97258
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.882克(g)

商品参数

商品概述

MP2637是一款高度集成、灵活的开关模式电池充电器，具备系统电源路径管理功能，专为广泛应用中的单节锂离子或锂聚合物电池设计。 MP2637可在充电模式和升压模式下运行，实现全面的系统和电池电源管理。当存在输入电源时，该器件以充电模式运行。它会自动检测电池电压，并分三个阶段对电池进行充电：涓流充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。为了管理输入电源并满足系统电源需求的优先级，该器件还集成了输入电流限制和输入电压调节功能。在没有输入电源的情况下，MP2637通过MODE引脚切换到升压模式，利用电池为SYS引脚供电。OLIM引脚可对升压模式下的输出电流限制进行编程。MP2637还具备输出短路保护功能，在发生短路故障时可将电池与负载完全断开。短路故障排除后，即可恢复正常运行。MP2637提供完整的运行状态指示，以区分充电模式和升压模式。为确保安全运行，MP2637将芯片温度限制在预设的120℃。其他安全功能包括输入过压保护、电池过压保护、热关断、电池温度监测以及可编程定时器，以防止对没电的电池进行长时间充电。

商品特性

最高16V可持续输入电压
4.5V至6V工作输入电压范围
电源管理功能，集成输入电流限制、输入电压调节
最高2.5A可编程充电电流
涓流充电功能
可选4.2V/4.35V充电电压，精度为0.5%
用于电池温度监测的负温度系数引脚
可编程定时器备用保护
热调节和热关断
内部电池反向漏电阻断
直通路径集成过压保护和过流保护
用于系统电源的反向升压运行模式
升压模式下最高2.4A可编程输出电流限制
升压模式集成短路保护和输出过压保护
安全相关认证：IEC 62368 - 1 AK认证

应用领域

副电池应用
智能手机、平板电脑及其他便携式设备的移动电源应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	2.5A
	充电饱和电压	4.35V；4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	15uA
