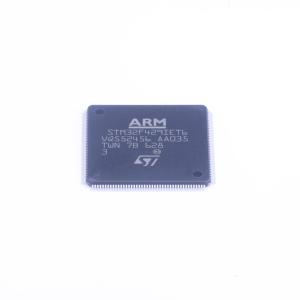

STM32F429IET6
带DSP和FPU的高性能高级系列ARM Cortex-M4 MCU，具有512 KB Flash、180 MHz CPU、ART加速器、Chrom-ART加速器、TFT、带SDRAM的FMC和TFT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：内核：带有FPU的32位Cortex-M4 CPU、在Flash存储器中实现零等待状态运行性能的自适应实时加速器（ART加速器）、主频高达180MHz，MPU，能够实现高达225DMIPS/1.25DMIPS/MHz（Dhrystone2.1）的性能，具有DSP指令集。 高达2MB Flash，组织为两个区，可读写同步。 高达256 + 4KB的SRAM，包括64-KB的CCM（内核耦合存储器）数据RAM。 具有高达32位数据总线的灵活外部存储控制器：SRAM、PSRAM、SDRAM/LPSDR、SDRAM、Compact Flash/NOR/NAND存储器。 LCD并行接口，兼容8080/8600模式。 LCD-TFT控制器有高达XGA的分辨率，具有专用的Chrom-ART Accelerator，用于增强的图形内容创建（DMA2D）。 1.7V到3.6V供电和I/O。 POR、PDR、PVD和BOR
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F429IET6
- 商品编号
- C95449
- 商品封装

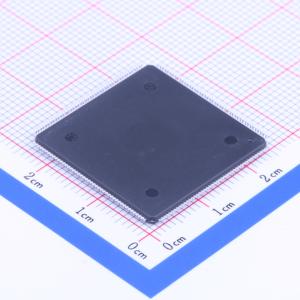

- LQFP-176(24x24)
- 包装方式
- 托盘
- 商品毛重
- 6.532克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 180MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 140 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ARM Cortex-M4 32位MCU+FPU，225DMIPS，最高2MB Flash/256+4KB RAM，支持USB OTG HS/FS、以太网、17个定时器、3个ADC、20个通信接口、摄像头及LCD-TFT。
商品特性
- 内核：带有FPU的ARM 32位Cortex-M4 CPU，自适应实时加速器（ART加速器™）实现Flash零等待运行，主频高达180MHz，MPU，性能达225DMIPS/1.25DMIPS/MHz（Dhrystone 2.1），支持DSP指令集。
- 存储器：最高2MB Flash（两区可读写同步）；最高256+4KB SRAM（含64KB CCM数据RAM）；灵活外部存储控制器（支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、Compact Flash/NOR/NAND存储器）。
- LCD接口：LCD并行接口兼容8080/6800模式；LCD-TFT控制器分辨率最高XGA，带专用Chrom-ART Accelerator™（DMA2D）增强图形创建。
- 时钟复位电源管理：1.7V至3.6V供电和I/O；POR、PDR、PVD和BOR；4至26MHz晶振；内置工厂调校16MHz RC振荡器（1%精度）；带校准32kHz RTC振荡器；内置带校准32kHz RC振荡器。
- 低功耗：睡眠、停机和待机模式；V_BAT可为RTC、20×32位备份寄存器+可选4KB备份SRAM供电。
- ADC和DAC：3个12位2.4MSPS ADC（最多24通道，三重交叉模式达7.2MSPS）；2个12位D/A转换器。
- DMA和定时器：通用DMA（16路，带FIFO和突发支持）；最多17个定时器（12个16位，2个32位频率达180MHz，每个带4输入捕获/输出比较/PWM或脉冲计数器与正交编码器输入）。
- 调试模式：SWD & JTAG接口；Cortex-M4跟踪宏单元™。
- 封装：LQFP100（14×14mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、LQFP208（28×28mm）、UFBGA169（7×7mm）、UFBGA176（10×10mm）、TFBGA216（13×13mm）、WLCSP143。
- I/O端口：最多168个带中断功能的I/O端口；最多164个快速I/O（最高90MHz）；最多166个耐5V I/O。
- 通信接口：最多21个通信接口，包括3个I2C（SMBus/PMBus）、4个USART/4个UART（11.25Mbit/s，ISO7816接口、LIN、IrDA、调制解调器控制）、6个SPI（45Mbits/s）、2个全双工I2S（通过内部音频PLL或外部时钟达音频级精度）、1个SAI（串行音频接口）、2个CAN（2.0B主动）及SDIO接口。
- 高级连接功能：带片上PHY的USB 2.0全速器件/主机/OTG控制器；带专用DMA、片上全速PHY和ULPI的USB 2.0高速/全速器件/主机/OTG控制器；带专用DMA的10/100以太网MAC（支持IEEE 1588v2硬件，MII/RMII）。
- 其他特性：8~14位并行照相机接口（速度达54MB/s）；真随机数发生器；CRC计算单元；RTC（亚秒级精度、硬件日历）；96位ID。
