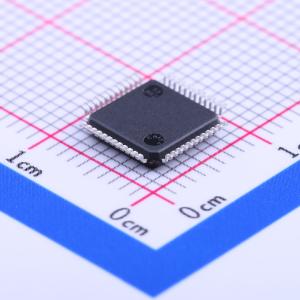

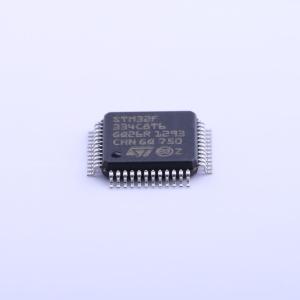

温馨提醒：图片仅供参考，商品以实物为准

STM32F334C8T6

带DSP和FPU的主流混合信号ARM Cortex-M4 MCU，具有64 KB Flash、72 MHz CPU、CCM、5 Msps 12位ADC、比较器、运算放大器和高分辨率定时器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：核心：带有FPU的32位Arm Cortex-M4 CPU（最高72 MHz），单周期乘法和硬件除法DSP指令。存储器：高达64 KB的闪存；高达12 KB带硬件奇偶校验的SRAM；常规增强器：指令和数据总线上4 KB带硬件奇偶校验的SRAM。 CRC计算单元。复位和电源管理：VDD、VDDA电压范围2.0至3.6 V；上电/掉电复位（POR/PDR）；可编程电压检测器（PVD）；低功耗模式：睡眠、停止、待机；为RTC和备份寄存器提供VBAT电源。时钟管理：4至32 MHz晶体振荡器；用于RTC的32 kHz振荡器（带校准）；内部8 MHz RC（PLL选项下最高64 MHz）；内部40 kHz振荡器。多达51个快速I/O端口，均可映射到外部中断向量，部分可承受5 V电压。互连矩阵。 7通道DMA控制器
品牌名称: ST(意法半导体)
商品型号: STM32F334C8T6
商品编号: C99450
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.792克(g)

商品参数

商品特性

核心：Arm Cortex-M4 32位CPU，带FPU（最高72 MHz），单周期乘法和硬件除法DSP指令
存储器 - 最高64 K字节的Flash存储器 - 最高12 K字节的SRAM，带硬件奇偶校验 - 常规加速器：4 K字节的SRAM位于指令和数据总线上，带硬件奇偶校验（CCM）
CRC计算单元
复位和电源管理 - VDD, VDDA电压范围：2.0至3.6 V - 上电/掉电复位（POR/PDR） - 可编程电压检测器（PVD） - 低功耗模式：睡眠、停止、待机 - VBAT电源用于RTC和备份寄存器
时钟管理 - 4至32 MHz晶体振荡器 - 32 kHz RTC振荡器，带校准 - 内部8 MHz RC（通过PLL选项可达64 MHz） - 内部40 kHz振荡器
最多51个快速I/O端口，均可映射到外部中断向量，多个5 V容限
互连矩阵
7通道DMA控制器
最多两个ADC，0.20 μs（最多21通道），可选分辨率12/10/8/6位，0至3.6 V转换范围，单端/差分模式，模拟电源从2.0至3.6 V
温度传感器
最多三个12位DAC通道，模拟电源从2.4至3.6 V
三个超快轨到轨模拟比较器，模拟电源从2至3.6 V
一个运算放大器，可用于PGA模式，所有端子均可访问，模拟电源从2.4至3.6 V
最多18个电容感应通道，支持触摸键、线性和旋转触摸传感器
最多12个定时器HRTIM：6个16位计数器，217 ps分辨率，10个PwM，5个故障输入，10个外部事件输入，1个同步输入，1个同步输出
一个32位定时器和一个16位定时器，最多4个IC/OC/PwM或脉冲计数器和正交（增量）编码器输入
一个16位6通道高级控制定时器，最多6个PwM通道，死区时间生成和紧急停止
一个16位定时器，2个IC/OC，1个OCN/PwM，死区时间生成，紧急停止
两个16位定时器，带IC/OC/OCN/PwM，死区时间生成和紧急停止
两个看门狗定时器（独立，窗口）
SysTick定时器：24位递减计数器 - 最多两个16位基本定时器以驱动DAC
日历RTC，带报警，从停止模式定期唤醒
通信接口 - CAN接口（2.0 B Active）和一个SPI
一个I2C，支持20 mA电流吸收以支持Fast mode plus，SMBus/PMBus
最多3个USART，其中一个带ISO/IEC 7816接口，LIN，IrDA，调制解调器控制
调试模式：串行线调试（SwD），JTAG
96位唯一ID
所有封装符合ECOPACK B2标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	72MHz
	CPU位数	32 Bit
	程序存储容量	64KB
	程序存储器类型	FLASH
	RAM容量	12KB

	属性	参数值
	EEPROM容量	-
	I/O数量	37
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	2V~3.6V
	工作温度	-40℃~+85℃
