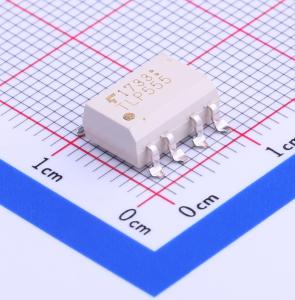

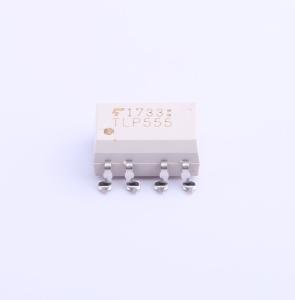

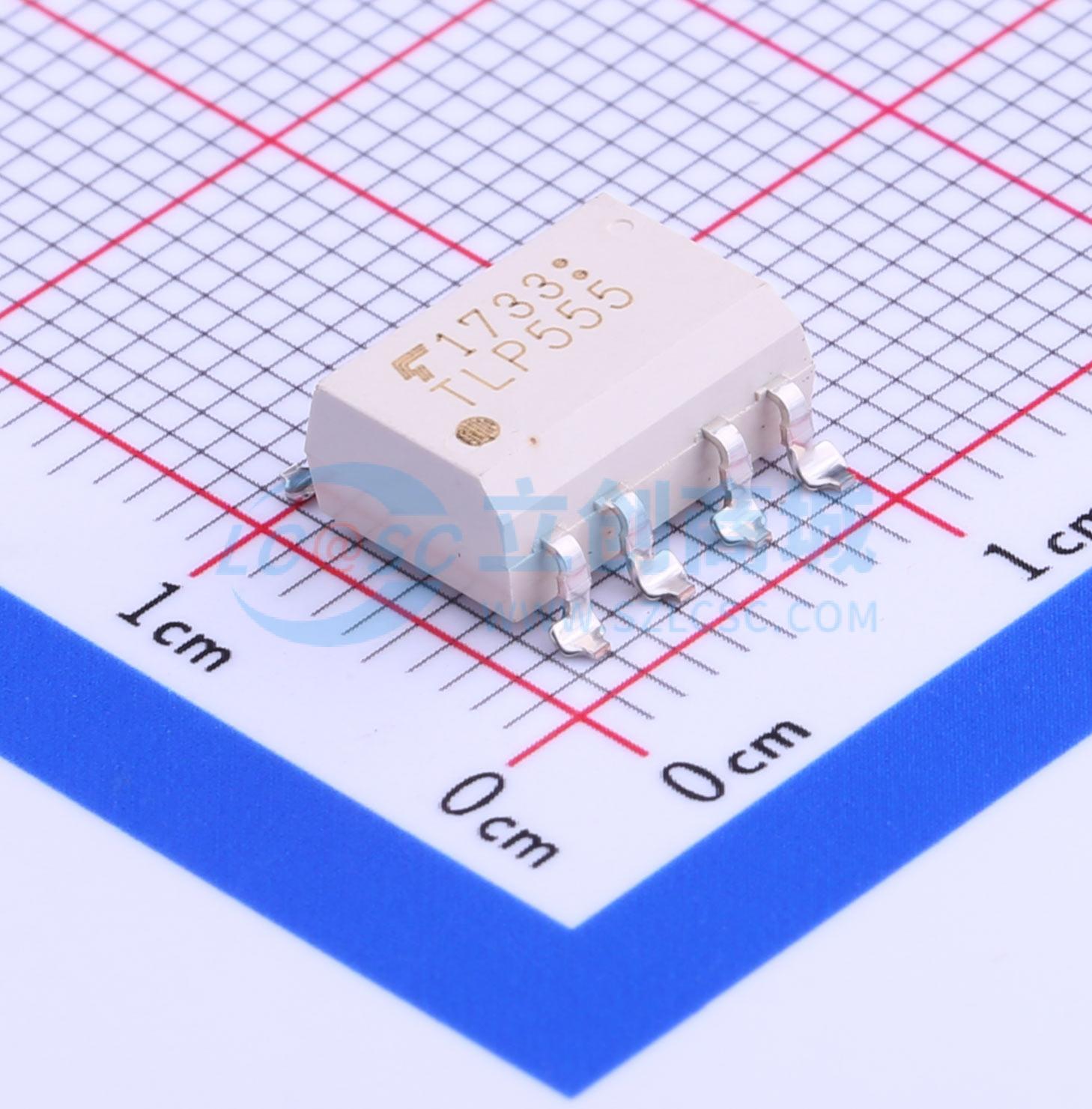

TLP555(TP1,F
DC输入 1通道 隔离电压(rms):2500V
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP555(TP1,F
- 商品编号
- C99500
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.763克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 2.5kV | |
| 通道数 | 1 | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 400ns | |
| 传播延迟 tpHL | 400ns | |
| 输入阈值电流(FH) | 1.6mA | |
| 耗散功率(Pd) | 200mW | |
| 正向压降(Vf) | 1.7V |
商品概述
TLP555 は、GaAℓAs 赤外発光ダイオードと、高利得・高速の集積回路受光チップを組み合わせた8 PIN DIP のフォトカプラです。
受光側はシュミット回路と3ステート出力回路を持っており、吸い込み (シンク)、はき出し (ソース) 両方向ドライブができます。また、受光IC にはシールドをほどこし、1000V/us 高い瞬時コモンモード除去を与えています。
TLP555 は、バッファロジックタイプです。インバータロジックタイプが必要な場合にはTLP558 があります。
- 入力しきい値電流 : IF=1.6 mA (最大)
- 電源電圧 : VCC=4.5～20 V
- スイッチングスピード : tpHL、tpLH = 400 ns (最大)
- 瞬時コモンモード除去電圧 : ±1000 V/us (最小)
- 動作温度 : -25～85℃ 保証
- 絶縁耐圧 : 2500 Vrms (最小)
- UL 認定品 : UL1577、ファイルNo. E67349
質量: 0.54 g (標準)
