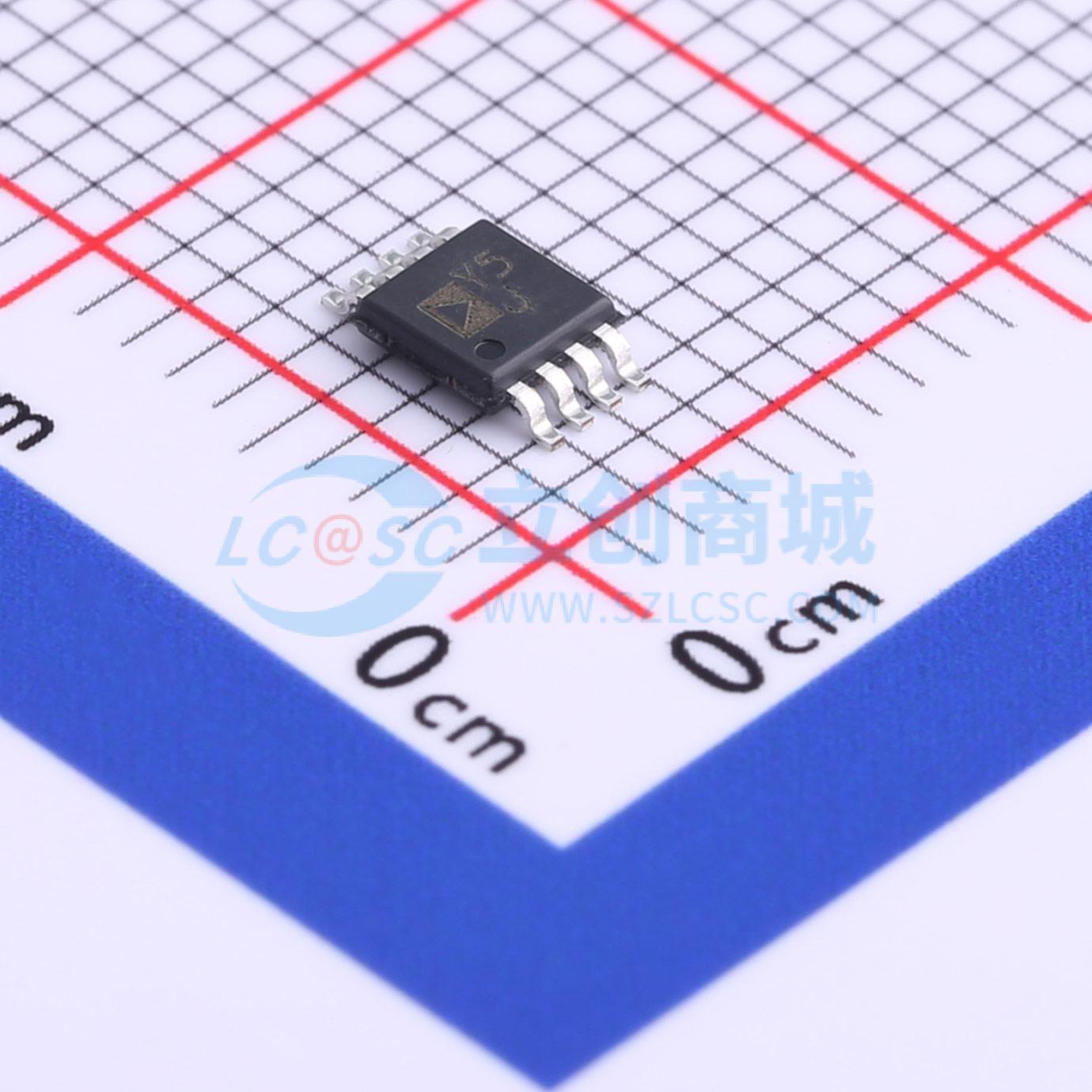

温馨提醒：图片仅供参考，商品以实物为准

AD8418ABRMZ

零漂移双向电流检测放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双向、零漂移、电流检测放大器
品牌名称: ADI(亚德诺)
商品型号: AD8418ABRMZ
商品编号: C99534
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.105克(g)

商品参数

商品概述

AD8418A是一款高压、高分辨率的电流检测放大器。它的初始增益为20 V/V，在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可直接与任何典型转换器接口。AD8418A在-2V至+70V的输入共模电压范围内具有出色的共模抑制能力。AD8418A可在各种汽车和工业应用中跨检测电阻进行双向电流测量，包括电机控制、电源管理和螺线管控制。 AD8418A在-40°C至+150°C的温度范围内具有突破性的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内的典型失调漂移为0.1 μV/°C。AD8418A符合汽车应用标准。该器件包含EMI滤波器和专利电路，可在脉冲宽度调制（PWM）型输入共模电压下实现输出精度。典型输入失调电压为±100 μV。AD8418A提供8引脚MSOP和SOIC封装。

商品特性

典型失调漂移为0.1 μV/°C
在整个温度范围内的最大电压失调为±200 μV
电源工作范围为2.7 V至5.5 V
包含电磁干扰（EMI）滤波器
高共模输入电压范围：连续工作范围为-2 V至+70 V，耐受范围为-4 V至+85 V
最小直流共模抑制比（CMRR）：90 dB
初始增益ε = 20 V/V
宽工作温度范围：AD8418AWB为-40°C至+125°C，AD8418AWH为-40°C至+150°C
双向工作
提供8引脚SOIC和8引脚MSOP封装
符合汽车应用标准

应用领域

电机控制中的高端电流检测
螺线管控制
电源管理
低端电流检测
诊断保护

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-2V~70V
	增益	20V/V
	带宽	250kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	100uV

	属性	参数值
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
	静态电流(Iq)	4.1mA
	输入失调电压温漂(Vos TC)	0.4uV/℃
	压摆率(SR)	1V/us
	共模抑制比(CMRR)	100dB
	噪声密度(eN)	110nV/√Hz@1kHz
