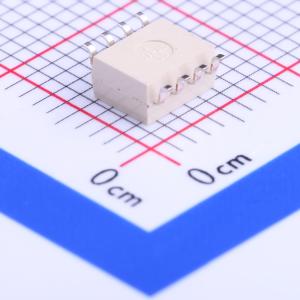

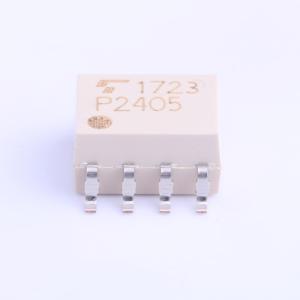

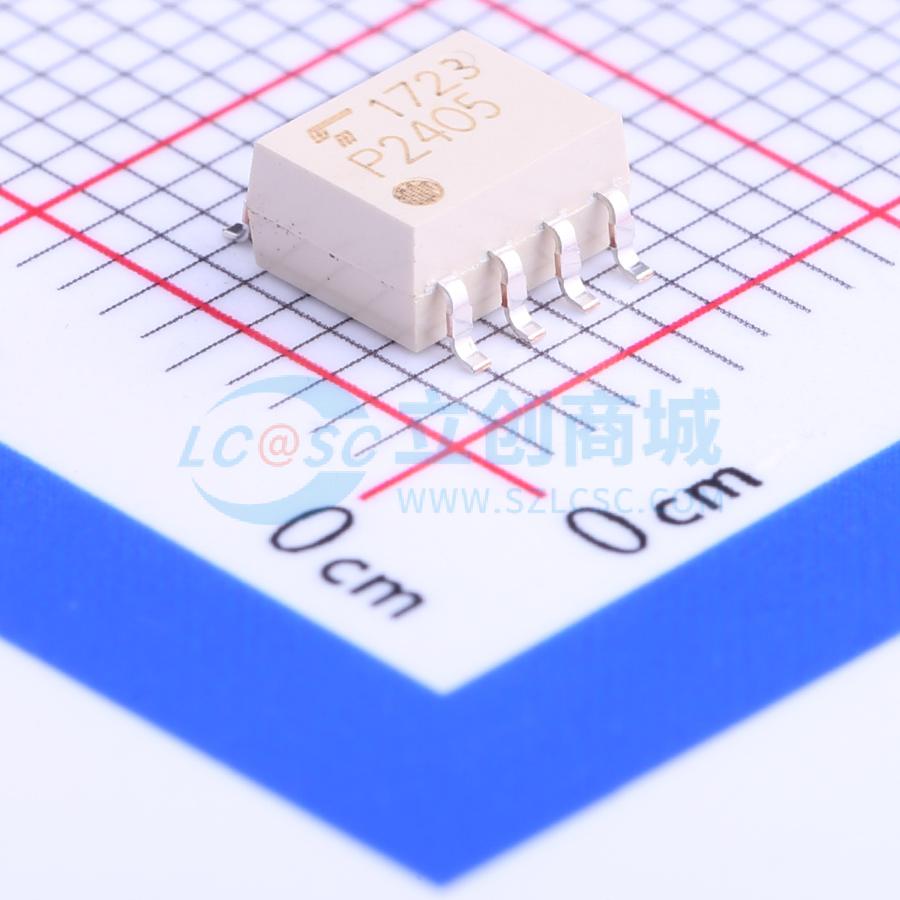

TLP2405(TP,F)
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由GaAlAs发光二极管与高增益、高速光电探测器耦合组成，采用8引脚SO8封装。探测器具有图腾柱输出级，具备电流源和吸收能力。内部有法拉第屏蔽，保证了±15 kV/μs的共模瞬态抗扰度，有逻辑缓冲输出，也有反相器输出版本。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2405(TP,F)
- 商品编号
- C99489
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 250ns | |
| 传播延迟 tpHL | 250ns | |
| 输入阈值电流(FH) | 1.6mA | |
| 耗散功率(Pd) | 40mW | |
| 正向压降(Vf) | 1.8V |
