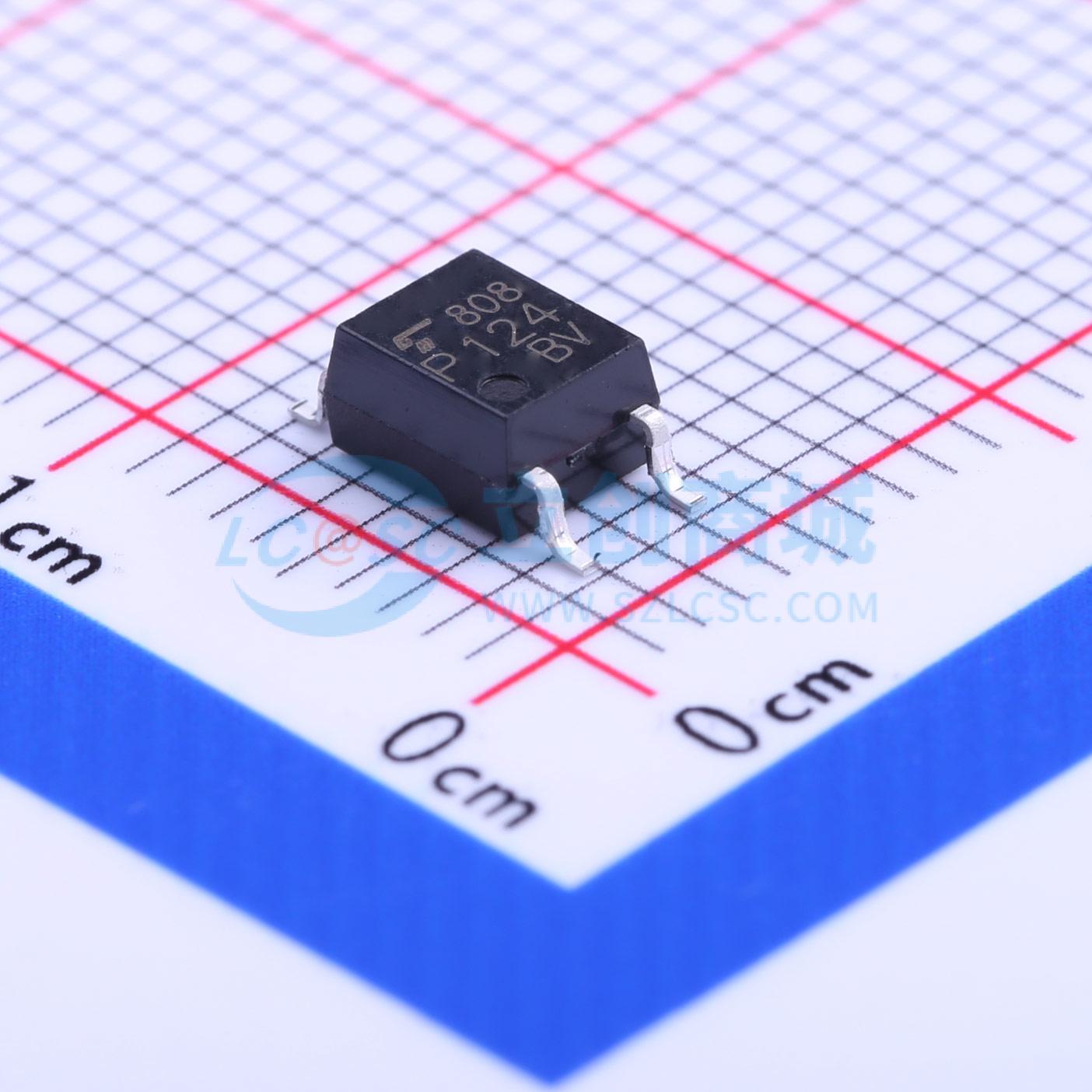

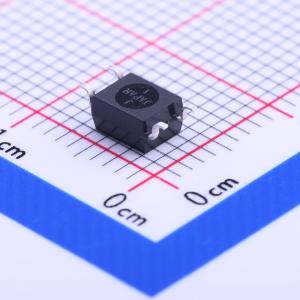

温馨提醒：图片仅供参考，商品以实物为准
TLP124(BV-TPR,F)
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 东芝小型扁平耦合器TLP124是一种小外形耦合器，适用于表面贴装组装。TLP124由一个与砷化镓红外发光二极管光耦合的光电晶体管组成。集电极 - 发射极电压：80 V（最小值）
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP124(BV-TPR,F)
- 商品编号
- C99475
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 80V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 200mV@0.5mA,1mA | |
| 上升时间(tr) | 8us@2mA,100Ω | |
| 下降时间 | 8us | |
| 工作温度 | -55℃~+100℃ |
商品特性
- 小外形耦合器，适合表面贴装组装
- 由与砷化镓红外发射二极管光耦合的光电晶体管组成
- 集电极 - 发射极电压：80 V (min)
- 电流传输比：100% (min)，Rank BV：200% (min)
- 隔离电压：3750Vrms (min)
- UL认证：UL1577，文件编号E67349
- 重量：0.09g (typ.)
应用领域
- 办公设备
- 可编程控制器
- 交流/直流输入模块
- 电信
