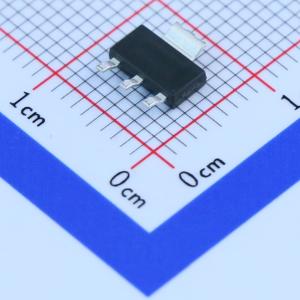

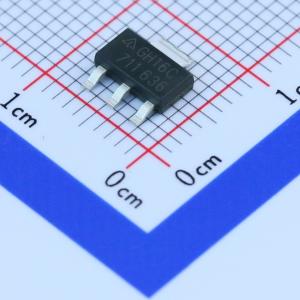

温馨提醒：图片仅供参考，商品以实物为准
AZ1117CH-1.8TRG1
输入15V 输出1.8V~1.8V 800mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低压差三端稳压器，针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化。该设备具备限流和热关断功能。其电路包含一个微调带隙基准，以确保输出电压精度在 ±1% 以内。片上热关断功能可防止大电流和环境温度共同作用导致结温过高。有 1.2V、1.5V、1.8V、2.5V、3.3V 和 5.0V 固定输出电压版本以及一个可调输出电压版本。固定版本集成了调节电阻，可调版本可通过两个外部电阻设置输出电压。提供行业标准的 TO252-2 系列（包括 TO252-2 (3)、TO252-2 (4) 和 TO252-2 (5)）、SOT89 和 SOT223 封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AZ1117CH-1.8TRG1
- 商品编号
- C95397
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 1.8V | |
| 输出电流 | 1.35A | |
| 电源纹波抑制比(PSRR) | 70dB@(120Hz) | |
| 压差 | 1.2V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -20℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 电流限制：1.35A（典型值）
- 输出噪声从10Hz到10kHz：0.003%的VOUT
- PSRR在lOUT = 300mA和f = 120Hz时：70dB
- 输出电压精度：±1%（除1.2V版本）
- 片上热关断
- 最大静态电流：lQMAX = 6mA
- 与低ESR陶瓷电容兼容
- 工作结温：-20℃至+125℃
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- USB设备
- 附加卡
- DVD播放器
- PC主板
