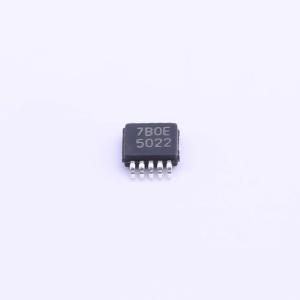

温馨提醒：图片仅供参考，商品以实物为准

LM5022MMX/NOPB

用于升压和SEPIC稳压器的高压低端N沟道MOSFET控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5022 6V 至 60V 宽输入电压、电流模式升压、SEPIC 和反激式控制器
品牌名称: TI(德州仪器)
商品型号: LM5022MMX/NOPB
商品编号: C97040
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

LM5022 器件是一款适用于升压和SEPIC稳压器的高压、低端、N沟道MOSFET控制器。它包含了实现单端初级拓扑所需的所有功能。输出电压调节基于电流模式控制，这简化了环路补偿设计，同时提供了固有的输入电压前馈。LM5022 包含一个可在6 V至60 V宽输入范围内工作的启动稳压器。PWM控制器设计用于高速能力，包括高达2.2 MHz的振荡器频率范围和总传播延迟小于100 ns。其他特性还包括误差放大器、精密参考电压、线路欠压锁定、逐周期电流限制、斜率补偿、软启动、外部同步能力和热关断。LM5022 采用10引脚VSSOP封装。

商品特性

内置 60V 启动稳压器
1A 峰值 MOSFET 栅极驱动器
V_IN 范围：6V 至 60V（启动后可低至 3V 运行）
占空比限制为 90%
带有迟滞的可编程 UVLO
周期性限流
可外部同步（交流耦合）
单电阻设置振荡器频率
斜率补偿
可调软启动
10 引脚 VSSOP 封装

应用领域

升压转换器
SEPIC转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	6V~60V
	输出电压	-
	输出电流	500mA
	开关频率	990kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
