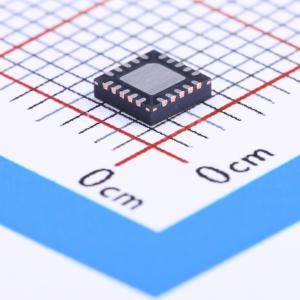

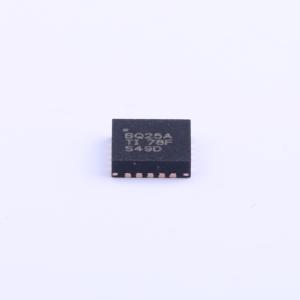

温馨提醒：图片仅供参考，商品以实物为准

BQ24725ARGRR

1-4节锂离子电池SMBus充电控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24725A 具有 N 沟道功率 MOSFET 选择器的 SMBus 1 至 4 节降压电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ24725ARGRR
商品编号: C97041
商品封装: VQFN-20-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.157克(g)

商品概述

bq24725A是一款高效同步电池充电器，适用于空间受限的多化学体系电池充电应用，可减少元件数量。 bq24725A利用两个电荷泵分别驱动n沟道MOSFET（ACFET、RBFET和BATFET），实现系统电源的自动选择。通过SMBus控制的输入电流、充电电流和充电电压DAC，可实现极高的调节精度，且系统电源管理微控制器可轻松对其进行编程。 bq24725A使用内部输入电流寄存器或外部ILIM引脚来降低PWM调制，以减小充电电流。 bq24725A可对1节、2节、3节或4节串联锂离子电池进行充电。

商品特性

由SMBus主机控制的NMOS-NMOS同步降压转换器，开关频率可编程为615kHz、750kHz和885kHz
内部电荷泵驱动，自动通过n沟道MOSFET从适配器或电池中选择系统电源
具备增强的安全特性，包括过压保护、过流保护、电池、电感和MOSFET短路保护
输入电流、充电电压和充电电流限制均可编程
高达19.2V时，充电电压精度为±0.5%；高达8.128A时，充电电流精度为±3%；高达8.064A时，输入电流精度为±3%；20倍适配器电流或充电电流放大器输出精度为±2%
电池耗尽阈值可编程，具备电池学习功能
适配器检测和指示功能可编程
集成软启动功能
集成环路补偿功能
通过ILIM引脚进行实时系统控制，以限制充电电流
交流适配器工作范围为4.5V - 24V
关断状态下电池放电电流为5μA
适配器待机静态电流为0.65mA（最大0.8mA）
采用20引脚3.5×3.5mm² VQFN封装

应用领域

便携式笔记本电脑、UMPC、超薄笔记本电脑和上网本
手持终端
工业和医疗设备
便携式设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	4.5V~24V
	静态电流(Iq)	800uA

	属性	参数值
	开关频率	750kHz
	工作温度	0℃~+125℃
