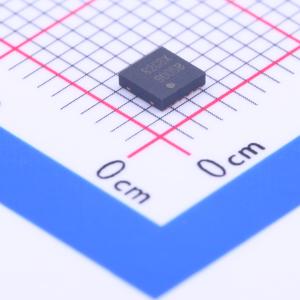

LM2750SD-5.0/NOPB

LM2750 是一款稳压开关电容倍压器，可产生低噪声输出电压。5V 输出电压选项（LM2750 - 5.0）在 2.9V 至 5.6V 的输入电压范围内，可提供高达 120mA 的输出电流；当输入电压低至 2.7V 时，也能提供高达 40mA 的输出电流。此外，还有具有类似输出电流能力的可调输出电压选项（LM2750 - ADJ）。LM2750 采用 TI 的 10 引脚 WSON 封装，该封装具有出色的热性能，几乎在所有额定工作条件下都能防止器件过热。 LM2750 非常适合空间受限的电池供电应用，仅需三个外部元件：一个输入电容、一个输出电容和一个飞跨电容。建议使用小型、低成本的陶瓷电容。结合 LM2750 1.7MHz 的固定开关频率，这些电容可实现低输出电压纹波，这对需要低噪声电源的系统十分有益。预稳压功能可将输入电流纹波降至最低，从而将输入噪声降低到可忽略不计的水平。 严格控制的软启动功能可限制器件启动时的浪涌电流。关断模式可将负载与输入完全断开。输出电流限制和热关断电路可在输出短路或电流负载过大时保护 LM2750 和其他连接设备。

• 宽输入电压范围：2.7V 至 5.6V
• 无电感解决方案：应用仅需三个小型陶瓷电容
• 提供固定 5V 输出和可调输出电压选项
• 在锂离子电池输入范围（2.9V 至 4.2V）内，峰值效率达 85%，平均效率达 70%
• 当 2.9V ≤ VIN ≤ 5.6V 时，输出电流高达 120mA；当 2.7V ≤ VIN ≤ 2.9V 时，输出电流高达 40mA
• 固定 1.7MHz 开关频率，可实现低噪声、低纹波输出信号
• 预稳压功能可将输入电流纹波降至最低，使电池线路（VIN）几乎无噪声
• 关断状态下的电源电流小于 2μA
• 采用超小 WSON 封装，散热性能出色：通常无需降额使用

• 基于白光和彩色 LED 的显示屏照明
• 手机 SIM 卡
• 音频放大器电源
• 通用锂离子电池转 5V 转换
• EPOS 条形码扫描仪
• 工业手持无线电
