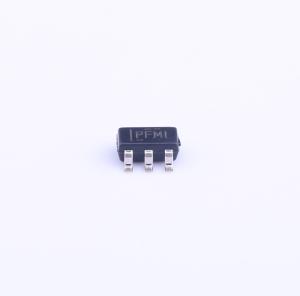

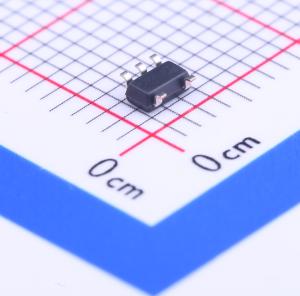

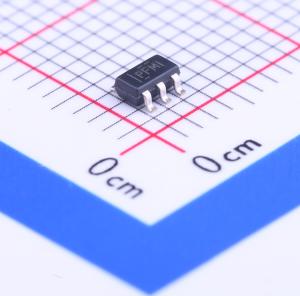

TPS60402DBVT

TPS6040x 系列器件可从 1.6 V 至 5.5 V 的输入电压产生非稳压负输出电压。这些器件通常由 5 V 或 3.3 V 的预稳压电源轨供电。由于其输入电压范围宽，也可以由两节或三节镍镉、镍氢或碱性电池以及一节锂离子电池供电。 构建一个完整的 DC-DC 电荷泵逆变器仅需三个 1 μF 的外部电容器。采用 5 引脚 SOT-23 封装，完整的转换器可在 50 mm² 的电路板面积上构建。通过用集成电路取代启动带载时通常所需的肖特基二极管，可进一步减小电路板面积并减少元件数量。 TPS6040x 可提供最大 60 mA 的输出电流，在宽输出电流范围内典型转换效率大于 90%。提供三种具有 20 kHz、50 kHz 和 250 kHz 固定频率工作模式的器件选项。TPS60400 具有可变开关频率，可在宽负载范围的应用中降低工作电流，并支持使用低容值电容器进行设计。

• 反转输入电源电压
• 高达 60 mA 的输出电流
• 仅需三个 1 μF 的小型陶瓷电容器
• 输入电压范围为 1.6 V 至 5.5 V
• 具备节能模式，可在低输出电流时提高效率（TPS60400）
• 器件静态电流典型值为 65 μA
• 集成有源肖特基二极管用于启动带载
• 小型 5 引脚 SOT-23 封装
• 提供评估模块 TPS60400EVM-178

• LCD 偏置
• RF 功率放大器的 GaAs 偏置
• 便携式仪器中的传感器电源
• 双极性放大器电源
• 医疗仪器
• 电池供电设备
