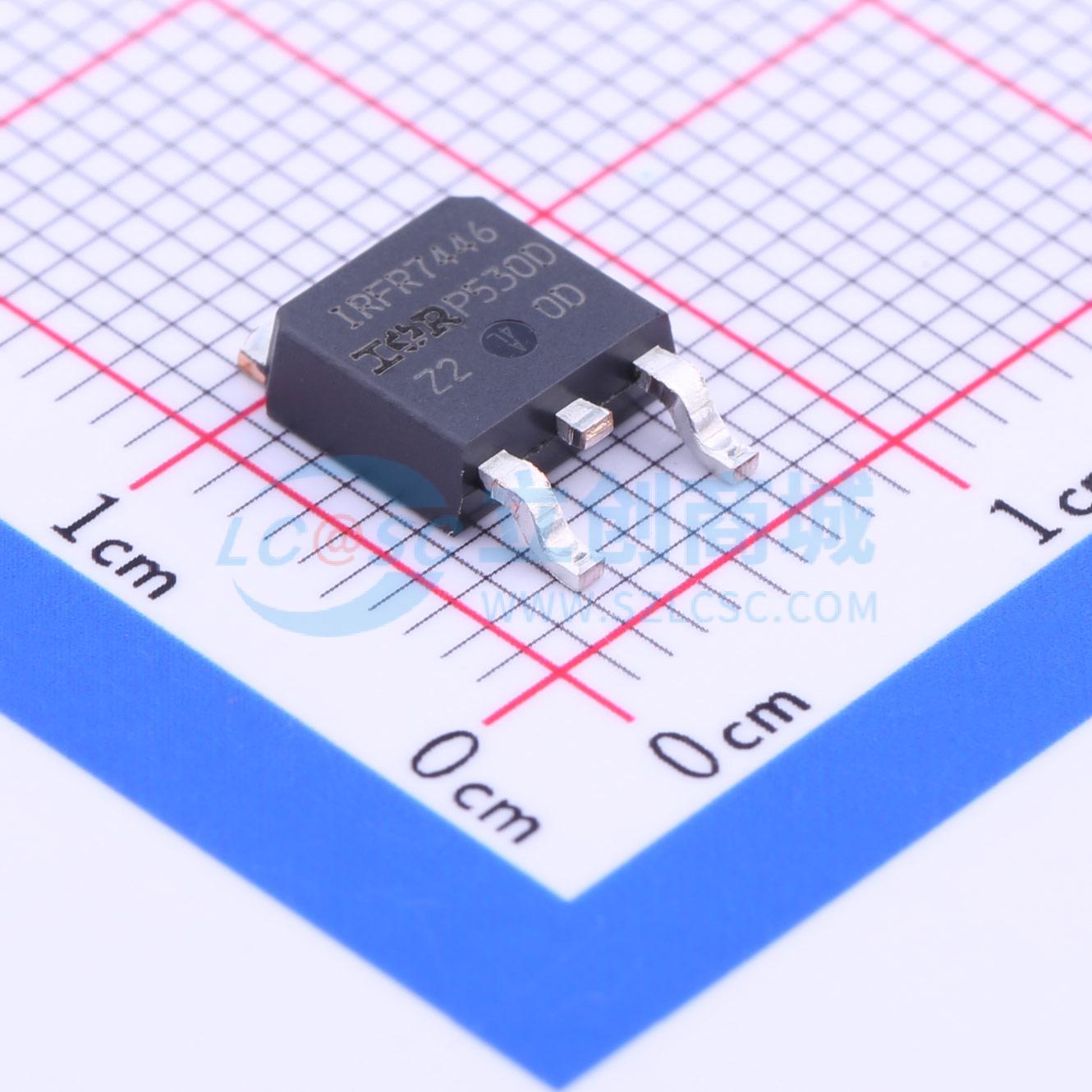

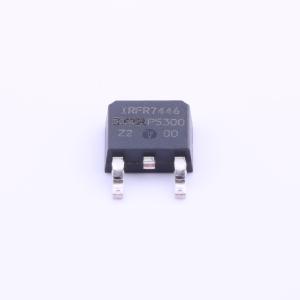

IRFR7446TRPBF
1个N沟道 耐压:40V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：改进的栅极、雪崩和动态dV/dt坚固性。 完全表征的电容和雪崩SOA。 增强的体二极管dV/dt和dI/dt能力。 无铅。应用：有刷电机驱动应用。 无刷直流电机驱动应用
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRFR7446TRPBF
- 商品编号
- C97243
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.481克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 3mΩ@10V,56A | |
| 耗散功率(Pd) | 98W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.2V | |
| 栅极电荷量(Qg) | 130nC | |
| 输入电容(Ciss) | 3.15nF | |
| 反向传输电容(Crss) | 330pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 改进的栅极、雪崩和动态 dV/dt 鲁棒性
- 全面表征的电容和雪崩安全工作区 (SOA)
- 增强的体二极管 dv/dt 和 dI/dt 能力
- 无铅
应用领域
- 有刷电机驱动应用-无刷直流 (BLDC) 电机驱动应用-PWM 逆变拓扑-电池供电电路-半桥和全桥拓扑-同步整流器应用-谐振模式电源-或门和冗余电源开关-DC/DC 和 AC/DC 转换器
