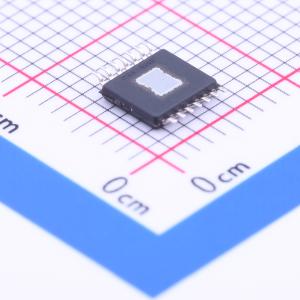

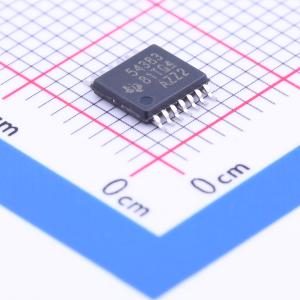

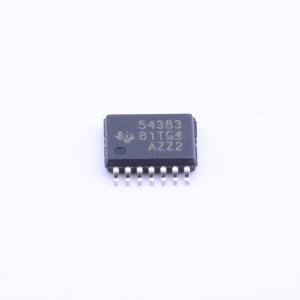

温馨提醒：图片仅供参考，商品以实物为准

TPS54383PWPR

双通道3A非同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54383是一款双通道非同步降压转换器,支持3A输出应用,输入电压范围为4.5V至28V,输出电压范围为0.8V至输入电压的90%,具有固定的开关频率300kHz,内置高侧MOSFET,提供多种过流保护选项。
品牌名称: TI(德州仪器)
商品型号: TPS54383PWPR
商品编号: C96376
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

TPS54383 和 TPS54386 是双输出非同步降压转换器，能够支持3A输出的应用，工作于4.5V至28V的输入电压范围，并且需要输出电压在0.8V到输入电压90%之间。这些转换器具有内部确定的工作频率、软启动时间和控制环路补偿，提供了许多功能，同时所需的外部元件最少。通道1的过流保护设置为4.5A，而通道2的过流保护水平可以通过将一个引脚连接到地、BP或悬空来选择。这些设置级别用于允许不需要两个输出全部负载能力的应用中外部组件的缩放。输出可以独立使能，也可以配置为允许比例或顺序启动。此外，两个输出可以从不同的电源供电。

应用领域

机顶盒
数字电视电源为DSP消费电子产品

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~25.2V
	输出电流	3A
	开关频率	300kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
