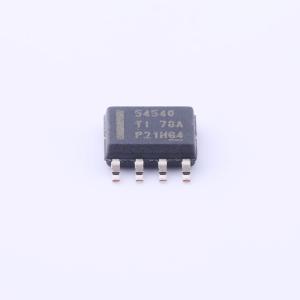

温馨提醒：图片仅供参考，商品以实物为准

TPS54540DDA

4.5V至42V输入，5A降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54540是一款42V、5A的降压调节器,具有集成的高侧MOSFET。该设备采用恒定频率电流模式控制,减少了输出电容并简化了外部频率补偿。宽泛的开关频率范围（100kHz至2.5MHz）允许在选择输出滤波组件时优化效率或尺寸。开关频率可通过连接到RT/CLK引脚的电阻进行调整。设备具有内部相位锁定环（PLL）,可以将电源开关的开启同步到外部时钟信号的下降沿。
品牌名称: TI(德州仪器)
商品型号: TPS54540DDA
商品编号: C96121
商品封装: SO-8-EP
包装方式: 管装
商品毛重: 0.221克(g)

商品参数

商品概述

TPS54540是一款42 V、5 A的降压稳压器，集成了高端MOSFET。该器件可承受符合ISO 7637标准、最高45 V的负载突降脉冲。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146 μA。当使能引脚拉低时，关断电源电流可降至2 μA。欠压锁定内部设定为4.3 V，但可通过使能引脚提高该值。输出电压启动斜坡由内部控制，以实现受控启动并消除过冲。较宽的开关频率范围可优化效率或外部元件尺寸。输出电流逐周期限流。频率折返和热关断功能可在过载情况下保护内部和外部元件。 TPS54540采用8引脚热增强型HSOP PowerPAD封装。

商品特性

采用脉冲跳跃技术，轻载时效率高
节能模式
高端MOSFET导通电阻92 mΩ
工作静态电流146 μA，关断电流2 μA
固定开关频率范围为100 kHz至2.5 MHz
可与外部时钟同步
集成BOOT充电FET，轻载时低压差
欠压锁定电压和迟滞可调
内部电压基准0.8 V ± 0.8%
采用带PowerPAD的8引脚HSOP封装
结温工作范围为 -40℃至150℃
可使用WEBENCH电源设计工具基于TPS54540进行定制设计

应用领域

工业自动化和电机控制
车辆附件：GPS、娱乐系统
USB专用充电端口和电池充电器
12 V和24 V工业、汽车和通信电源系统

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	800mV~41.1V
	输出电流	5A
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
