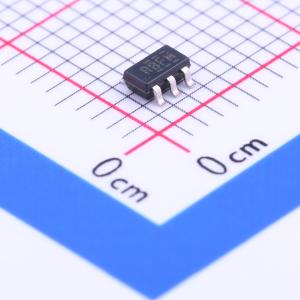

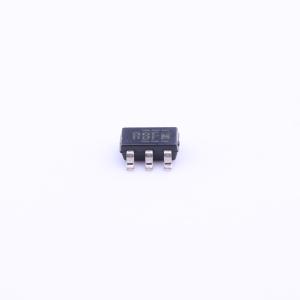

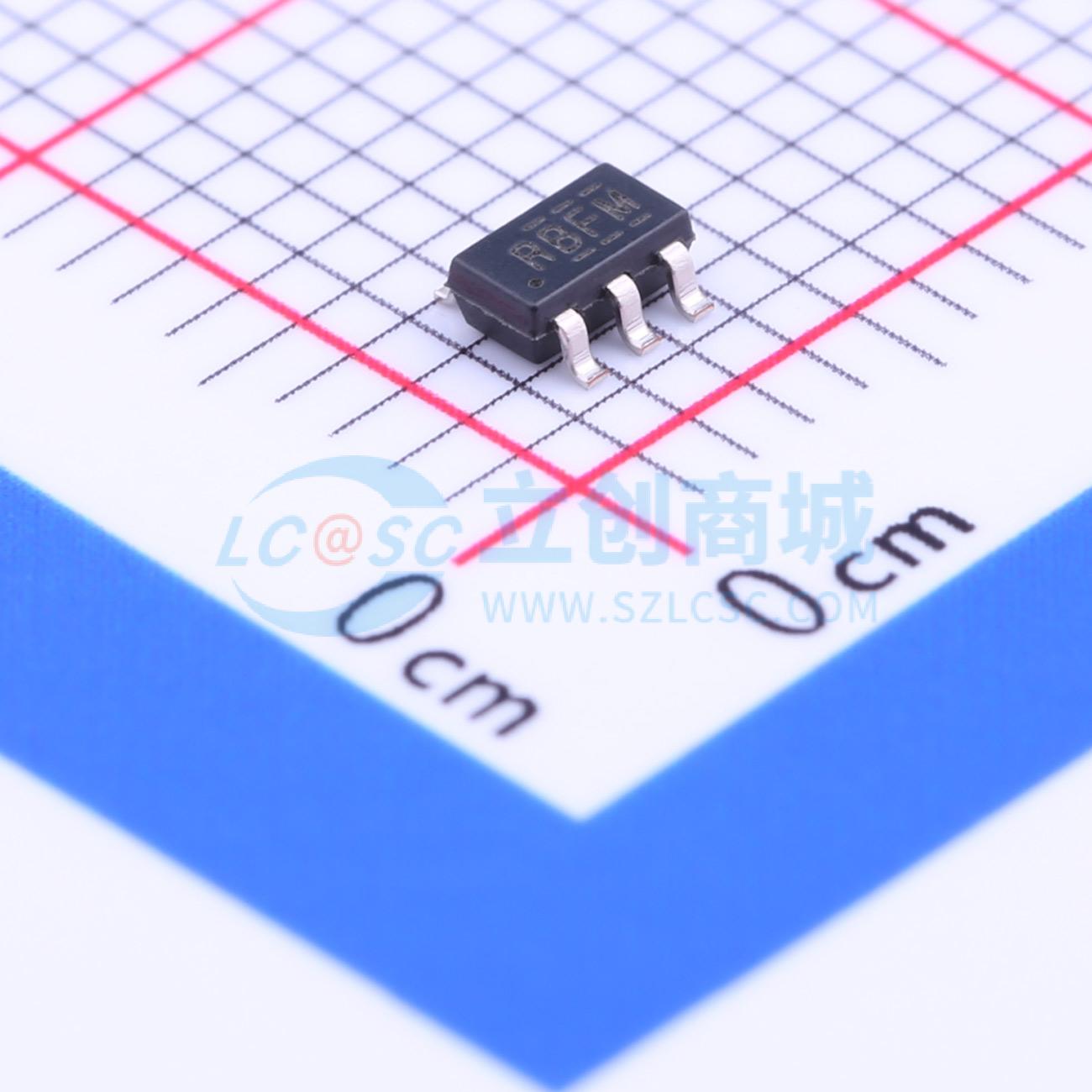

LMV721IDBVR
10-MHz 低噪声、低电压、低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV721 单路、5V、10MHz、低噪声 (8.5nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV721IDBVR
- 商品编号
- C96137
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 5.25V/us | |
| 输入偏置电流(Ib) | 260nA | |
| 输入失调电流(Ios) | 25nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 88dB | |
| 静态电流(Iq) | 930uA | |
| 输出电流 | 14.9mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV721为单路、LMV722为双路低噪声低压低功耗运算放大器，可适配多种应用场景，为低压低噪声系统提供优异性能。该产品具备10MHz单位增益带宽，压摆率为5V/μs，在2.2V电源下每路放大器静态电流为930μA；可向重载提供轨到轨输出摆幅，输入共模电压范围包含地，推荐温度范围内器件最大输入失调电压为3.5mV，低电源电压下也具备良好的容性负载能力，工作电源电压范围为2.2V~5.5V。
商品特性
- 电源电压范围2.2V~5.5V
- 2.2V电源下每路放大器电源电流为930μA
- 单位增益带宽为10MHz
- 支持轨到轨输出摆幅
- 2.2V电源下，带600Ω负载时输出距离任一电源轨为120mV，带2kΩ负载时输出距离任一电源轨为50mV
- 输入共模电压范围包含地
- 1kHz频率下输入电压噪声为9nV/√Hz
- 压摆率为5V/μs
- 推荐温度范围内最大输入失调电压为3.5mV
- 低电源电压下具备良好的容性负载能力
应用领域
- 移动电话与无绳电话
- 有源滤波器与缓冲器
- 笔记本电脑与PDA
- 电池供电电子设备
