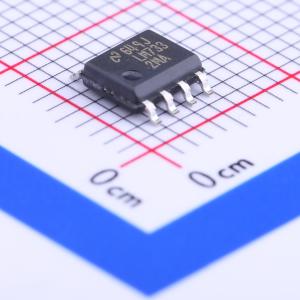

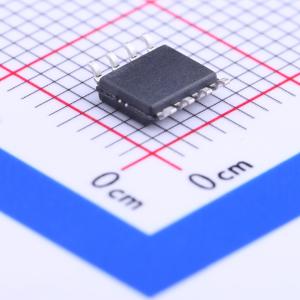

温馨提醒：图片仅供参考，商品以实物为准
LM7332MAX/NOPB
双轨到轨输入输出、宽电压范围、高输出运算放大器
- 描述
- LM7332 双路、32V、19MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7332MAX/NOPB
- 商品编号
- C97826
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 21MHz | |
| 输入失调电压(Vos) | 1.6mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 15.2V/us | |
| 输入偏置电流(Ib) | 1uA | |
| 输入失调电流(Ios) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 14.7nV/√Hz@2kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 2.3mA | |
| 输出电流 | 90mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~32V | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | - |
商品概述
LM7332是一款双通道轨至轨输入和输出的高输出运算放大器，拥有极宽的工作电源电压范围，输出电流高于多数单片运算放大器，足够大的电流输出可直接驱动多种负载，可省去分立式晶体管，参数对电源电压变化不敏感，使用简单，可驱动无限容性负载而不会出现振荡，采用8引脚VSSOP和SOIC封装。
商品特性
- 双通道架构，支持轨至轨输入输出
- 宽电源电压范围：2.5V至32V
- 宽输入共模电压可超出电源轨0.3V
- 输出短路电流大于100mA
- 与电源轨相差1V时，输出电流可达±70mA
- GBWP为21MHz
- 压摆率：15.2V/μs
- 容性负载容差无限制，驱动无限容性负载不会出现振荡
- 总电源电流：2mA
- 工作温度范围：-40℃至+125℃
- 在-40℃、+25℃、+125℃温度下，分别以5V、±5V、±15V电压经过测试
- 参数对电源电压变化不敏感，使用简便
- 大输入共模电压范围，工作时不易超出输入范围
应用领域
- MOSFET和功率晶体管驱动器
- 高电流输出电路，可取代分立式晶体管
- 仪表4-20mA电流环路
- 模拟数据传输
- 多个电压电源和电池充电器
- 高侧和低侧电流检测
- 电桥和传感器驱动
- 数模转换器输出
- 适用于汽车、工业和电源领域应用
