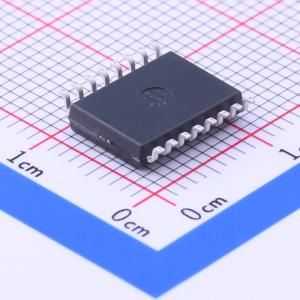

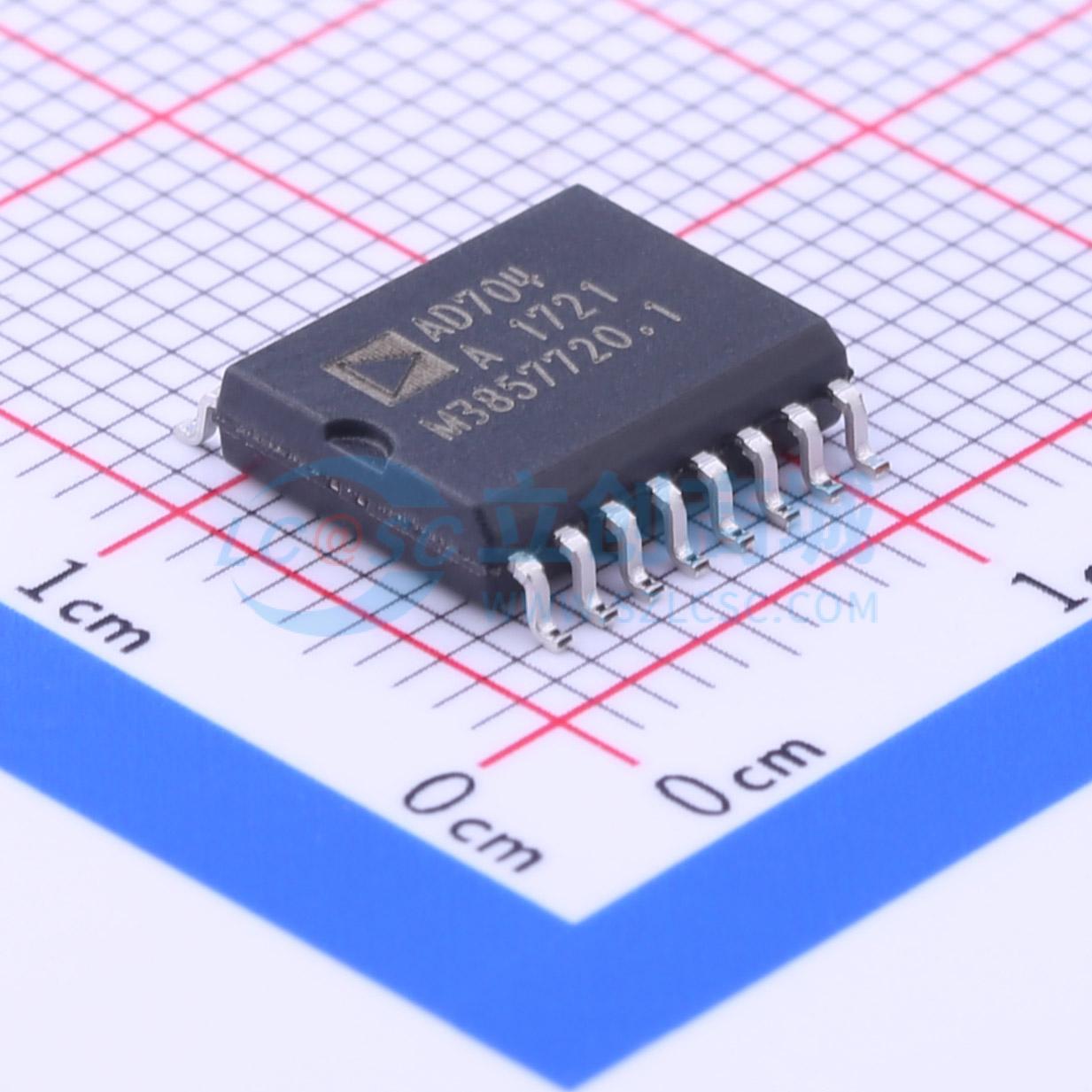

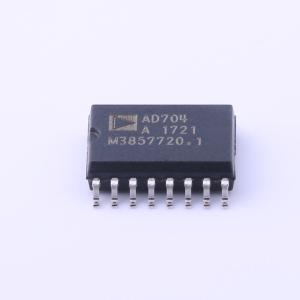

温馨提醒：图片仅供参考，商品以实物为准
AD704AR-16
AD704AR-16
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD704AR-16
- 商品编号
- C95386
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBW) | 800kHz | |
| 压摆率(SR) | 0.15V/us |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | ESD保护；内置补偿 |
商品概述
AD704是一款四通道、低功耗双极运算放大器，具有BiFET放大器的低输入偏置电流，并在不同温度下提供显著更低的IB漂移。它采用超β双极输入晶体管，实现皮安级输入偏置电流水平（与室温下的FET输入放大器类似），而其IB在125°C时通常仅增加5倍（与BiFET放大器不同，后者的IB每10°C翻倍，在125°C时增加1000倍）。此外，AD704实现了150μV的失调电压和精密双极输入运算放大器的低噪声特性。由于其输入偏置电流仅为OP07的1/20，AD704不需要常用的平衡电阻。此外，其电流噪声为OP07的1/5，这使得AD704可用于更高源阻抗的电路。AD704的电源电流（每个放大器）为OP07的1/6，更适合当今更高密度的电路板和电池供电应用。AD704是12位和14位数据采集系统中的低频有源滤波器、精密仪器以及高质量积分器的理想选择。AD704内部补偿以实现单位增益稳定性。AD704J的额定工作温度范围为0°C至70°C，AD704A的额定工作温度范围为 -40°C至 +85°C。
商品特性
- 高直流精度
- 最大失调电压150μV
- 最大失调电压漂移1.5μV/°C
- 最大输入偏置电流270pA
- 典型I8漂移0.3pA/°C
- 低噪声：峰峰值0.5μV
- 典型噪声：0.1Hz至10Hz
- 低功耗：每个放大器最大电源电流600μA
- 双版本：AD706
应用领域
- 工业/过程控制
- 秤重设备
- 心电图/心电仪器
- 低频有源滤波器
