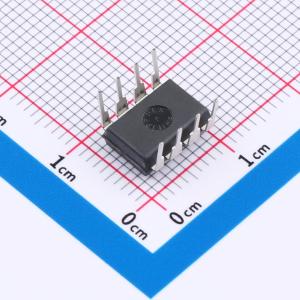

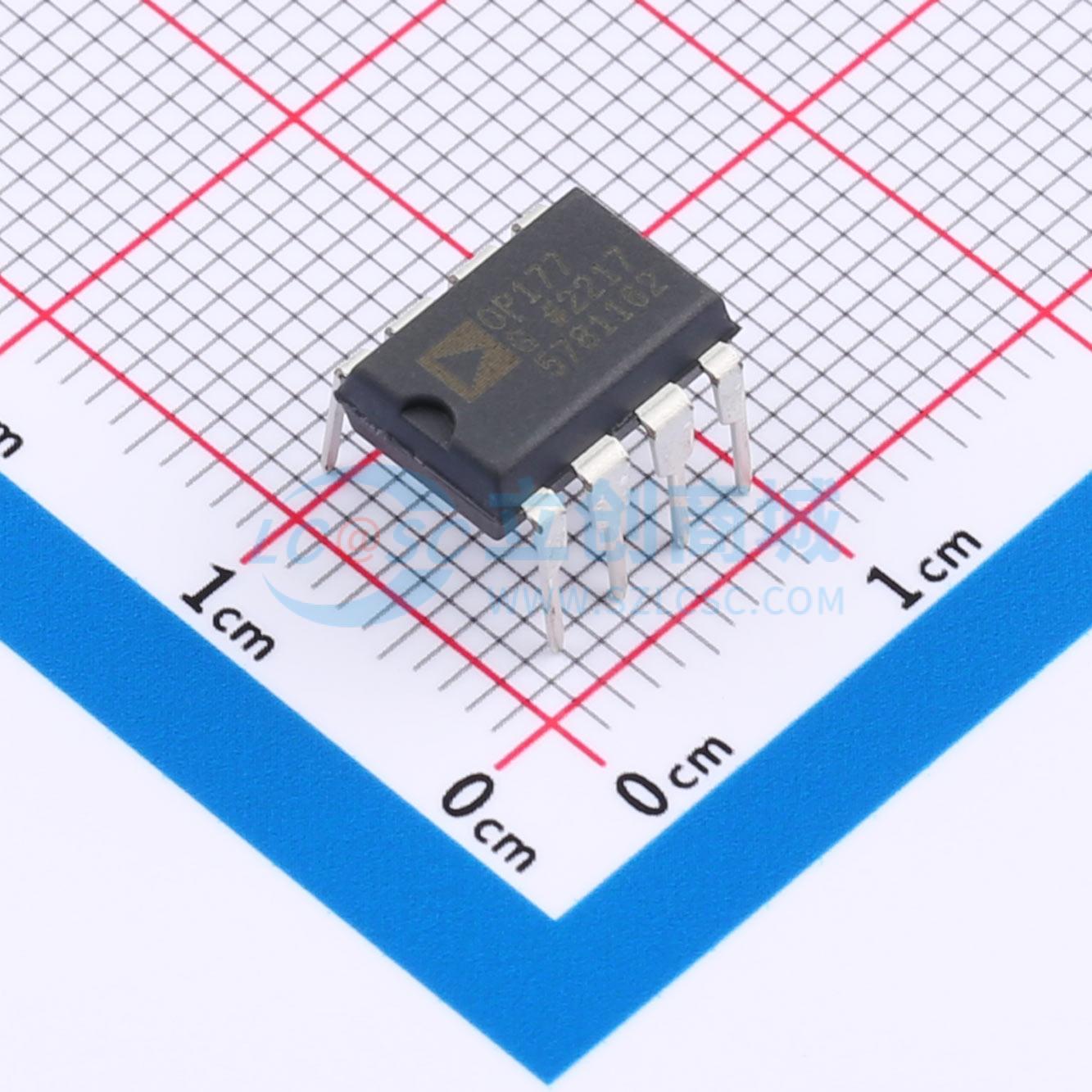

温馨提醒：图片仅供参考，商品以实物为准

OP177GPZ

超精密运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OP177具备当前市场上所有运算放大器中最高的精度性能之一。在室温下，OP177的失调电压最大仅为25μV。OP177极低的失调电压（VOS）与出色的失调电压漂移（TCVOS，最大0.3μV/°C）相结合，无需进行外部失调电压调整，并提高了系统在不同温度下的精度
品牌名称: ADI(亚德诺)
商品型号: OP177GPZ
商品编号: C96524
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.964克(g)

商品参数

商品概述

OP177具备目前市场上所有运算放大器中最高的精度性能之一。在室温下，OP177的失调电压最大仅为25 μV。OP177超低的VOS与出色的失调电压漂移（TCVOS，最大0.3 μV/°C）相结合，无需外部VOS调整，并提高了系统在不同温度下的精度。 OP177在整个±10 V输出范围内保持12 V/μV的开环增益。最小130 dB的共模抑制比（CMRR）、最小120 dB的电源抑制比（PSRR）以及最大2 mA的电源电流，只是这款运算放大器出色性能的几个例子。OP177卓越的规格组合确保了其在高闭环增益应用中的精确性能。这款低噪声双极输入运算放大器也是斩波稳定放大器的经济有效替代方案。OP177提供斩波型性能，同时避免了通常存在的高噪声、低频斩波尖峰、体积大、共模输入电压范围有限以及需要庞大外部存储电容等问题。 OP177的工作温度范围为-40°C至+85°C，适用于扩展工业温度范围。该产品提供8引脚PDIP封装以及节省空间的8引脚SOIC封装。

商品特性

超低失调电压，TA = 25°C时，最大25 μV
出色的失调电压漂移，最大0.3 μV/°C
优异的开环增益和增益线性度，典型值12 V/μV
共模抑制比（CMRR）：最小130 dB
电源抑制比（PSRR）：最小115 dB
低电源电流，最大2.0 mA
适配行业标准精密运算放大器插座

应用领域

增益线性度
带冷端补偿的热电偶放大器
精密高增益差分放大器
隔离大电容负载
双向电流源
精密绝对值放大器
精密正峰值检测器
精密阈值检测器/放大器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	精密运放
	放大器数	单路
	增益带宽积(GBP)	600kHz
	输入偏置电流(Ib)	1.2nA
	输入失调电压(Vos)	60uV
	共模抑制比(CMRR)	140dB
	压摆率(SR)	0.3V/us

	属性	参数值
	轨到轨	-
	输入失调电压温漂(Vos TC)	1.2uV/℃
	静态电流(Iq)	1.6mA
	工作温度	-40℃~+85℃
	输入失调电流(Ios)	2.8nA
	输入失调电流温漂(Ios TC)	85pA/℃
