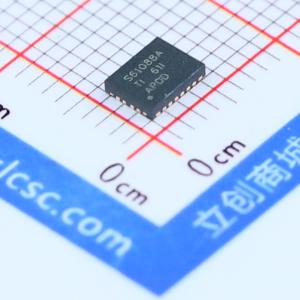

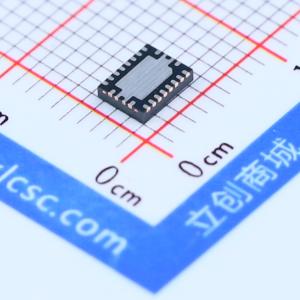

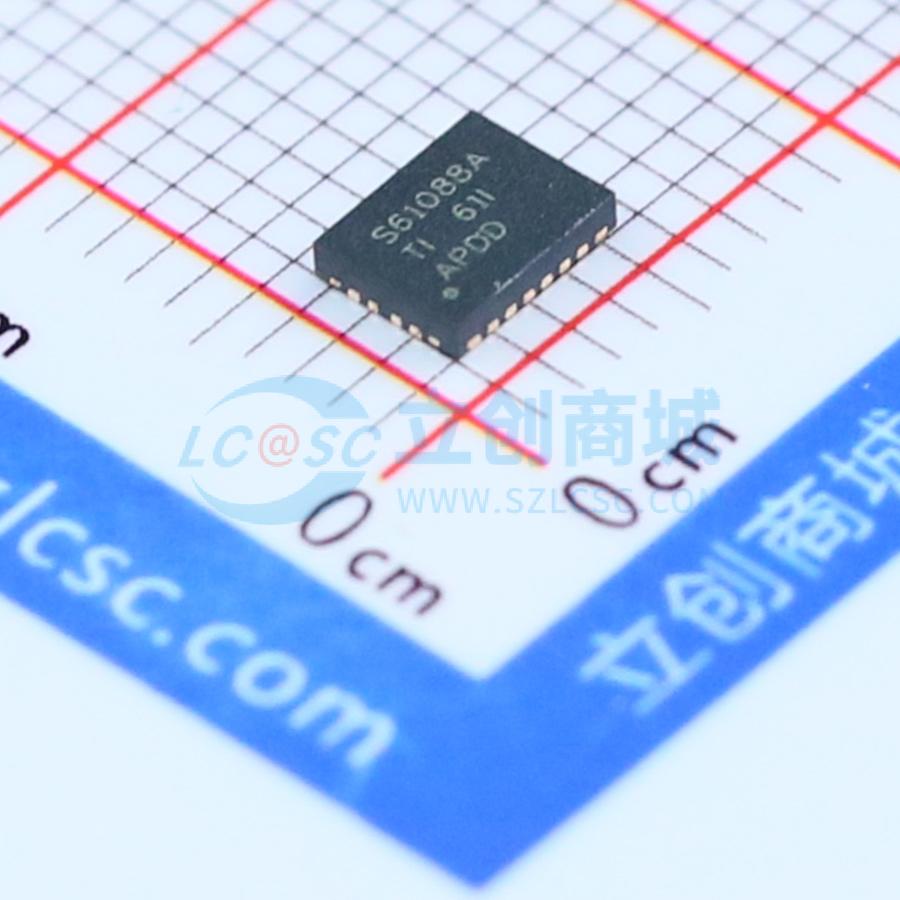

TPS61088RHLT

全集成同步升压转换器

描述: TPS61088是一款高功率密度的全集成升压转换器,具有10A开关电流能力,可提供高达12.6V的输出电压。该器件具有2.7V至12V的宽输入电压范围,适用于单节或两节锂电池的应用。TPS61088采用自适应恒定关断时间峰值电流控制拓扑结构,可在中等到重负载条件下工作在PWM模式,在轻负载条件下可选择PFM模式或强制PWM模式。
品牌名称: TI(德州仪器)
商品型号: TPS61088RHLT
商品编号: C92483
商品封装: VQFN-20-EP(3.6x4.6)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品概述

TPS61088是一款高功率密度的全集成升压转换器，配有一个11mΩ功率开关和一个13mΩ整流器开关，可为便携式系统提供高效的小尺寸解决方案。

TPS61088具有2.7V至12V的宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12.6V的输出电压。

TPS61088采用自适应恒定关断时间峰值电流控制拓扑结构来调节输出电压。在中等到重负载条件下，TPS61088工作在PWM模式。在轻负载条件下，该器件可通过MODE引脚选择下列两种工作模式之一。一种是可提高效率的PFM模式；另一种是可避免因开关频率较低而引发应用问题的强制PWM模式。可通过外部电阻在200kHz至2.2MHz范围内调节PWM模式下的开关频率。TPS61088还实现了可编程的软启动功能和可调节的开关峰值电流限制功能。此外，该器件还提供有13.2V输出过压保护、逐周期过流保护和热关断保护。

TPS61088采用20引脚4.50mm×3.50mm VQFN封装。

商品特性

输入电压范围：2.7V至12V
输出电压范围：4.5至12.6V
10A开关电流
效率高达91%（VIN = 3.3V、VOUT = 9V且IOUT = 3A时）
在轻负载条件下，有脉频调制(PFM)和强制脉宽调制(PWM)两种模式可供选择
关断期间，VIN引脚的电流为1.0μA
可通过电阻编程的开关峰值电流限制
可调节的开关频率范围：200kHz至2.2MHz
可编程软启动
13.2V输出过压保护
逐周期过流保护
热关断
20引脚4.50mm×3.50mm超薄型四方扁平无引线(VQFN)封装

应用领域

便携式刷卡机(POS)终端
蓝牙扬声器
电子烟
Thunderbolt接口快充移动电源

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交46单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~12V
	输出电压	4.5V~12.6V
	输出电流	10A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1uA
	开关管(内置/外置)	内置
	输出类型	-
