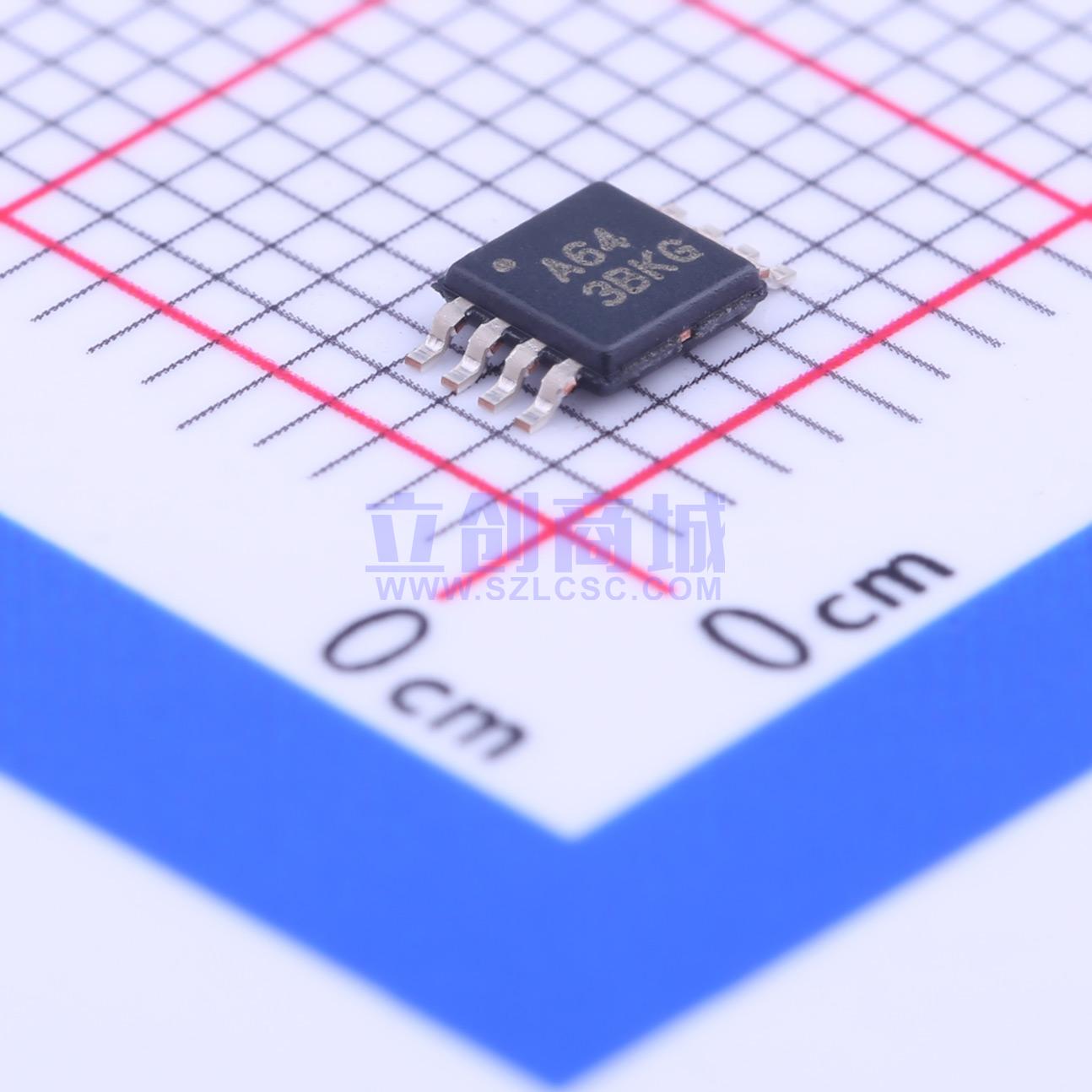

温馨提醒：图片仅供参考，商品以实物为准
OPA381AIDGKT
精密、低功耗、18MHz跨阻放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA381 精确低功耗高速互阻抗放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA381AIDGKT
- 商品编号
- C92496
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 18MHz | |
| 输入偏置电流(Ib) | 3pA | |
| 输入失调电压(Vos) | 7uV | |
| 共模抑制比(CMRR) | 95dB | |
| 压摆率(SR) | 12V/us | |
| 输出电流 | 10mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 静态电流(Iq) | 800uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 10nV/√Hz@>10kHz | |
| 输入失调电流(Ios) | 100pA |
商品概述
OPA381 系列跨阻放大器提供 18MHz 的增益带宽（GBW），具有极高的精度、出色的长期稳定性和极低的 1/f 噪声。OPA381 的失调电压为 25μV（最大值），失调漂移为 0.1μV/°C（最大值），偏置电流为 3pA。OPA381 在失调、漂移和噪声性能方面远远超过传统 JFET 运算放大器。 跨阻放大器的信号带宽在很大程度上取决于放大器的 GBW、光电二极管的寄生电容以及反馈电阻。OPA381 的 18MHz GBW 使大多数配置下的跨阻带宽能够超过 250kHz。OPA381 非常适合用于光纤功率电平测量的快速控制环路。 由于 OPA381 具有高精度和低噪声特性，可实现 5 个数量级的动态范围。这一能力允许在单个 I/V 转换级中测量低至 10nA 直至 1mA 的信号电流。与对数放大器不同，OPA381 在整个动态范围内都具有非常宽的带宽。通过使用一个连接至 -5V 的外部下拉电阻，输出电压范围可扩展至包含 0V。OPA381 和 OPA2381 均提供 MSOP - 8 和 DFN - 8（3mm×3mm）封装。它们的工作温度范围为 -40°C 至 +125°C。
商品特性
- 跨阻带宽超过 250kHz
- 动态范围：5 个数量级
- 出色的长期稳定性
- 低电压噪声：10nV/√Hz
- 偏置电流：3pA
- 失调电压：25μV（最大值）
- 失调漂移：0.1μV/°C（最大值）
- 增益带宽：18MHz
- 静态电流：800μA
- 快速过载恢复
- 电源电压范围：2.7V 至 5.5V
- 单通道和双通道版本
- 微型封装：DFN - 8、MSOP - 8
应用领域
- 精密 I/V 转换
- 光电二极管监测
- 光放大器
- CAT 扫描仪前端
- 摄影实验室设备
