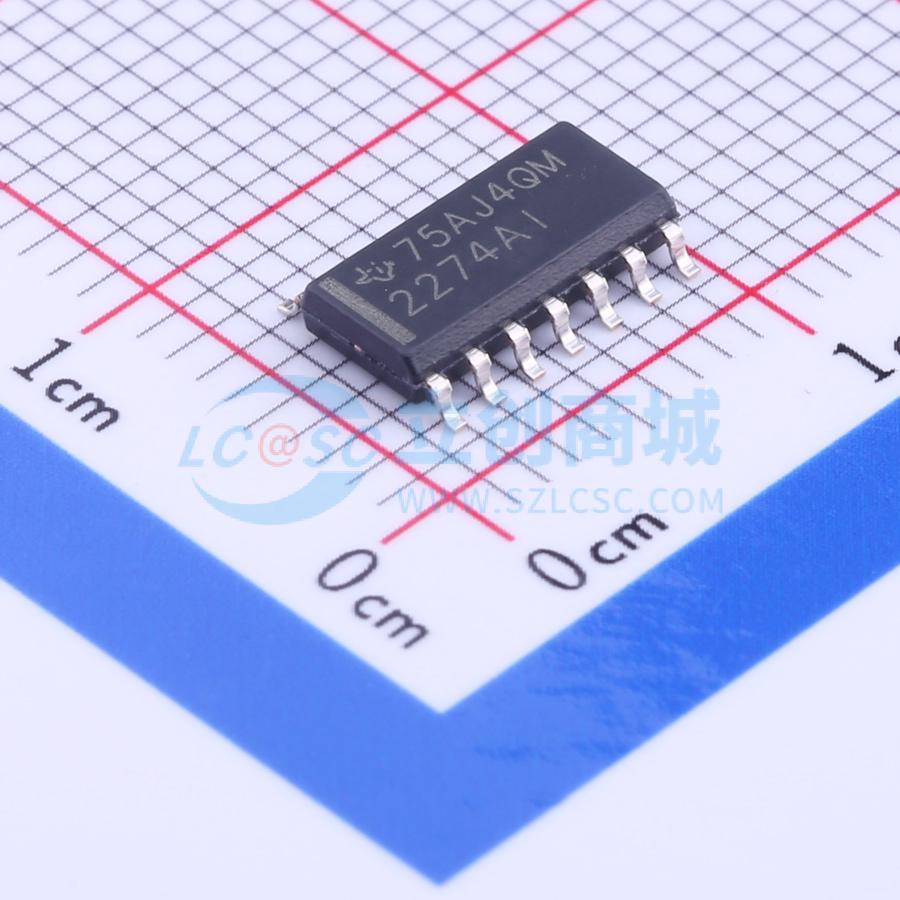

温馨提醒：图片仅供参考，商品以实物为准
TLC2274AIDR
先进LinCMOS轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC2274A 高级 LinCMOS™ 轨至轨、四通道精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2274AIDR
- 商品编号
- C93026
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 2.2MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 950uV | |
| 共模抑制比(CMRR) | 75dB | |
| 压摆率(SR) | 3.6V/us | |
| 输出电流 | 50mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 4.4mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.4V~16V | |
| 双电源(Vee ~ Vcc) | -8V~-2.2V；2.2V~8V | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.5pA |
商品概述
TLC2272和TLC2274分别为双运放和四运放器件。这两款器件均具备轨到轨输出性能，可在单电源或双电源应用中增加动态范围。TLC227x系列产品带宽为2 MHz，压摆率为3 V/μs，适用于高速应用。与现有的CMOS运算放大器相比，这些器件在具备相当的交流性能的同时，还拥有更低的噪声、输入失调电压和功耗。TLC227x的噪声电压为9 nV/√Hz，比同类解决方案低两倍。 TLC227x系列器件具有高输入阻抗和低噪声特性，非常适合对压电换能器等高阻抗源进行小信号调理。由于其微功耗特性，这些器件在手持监测和遥感应用中表现出色。此外，单电源或双电源供电时的轨到轨输出特性，使该系列成为与模数转换器（ADC）接口的理想选择。对于精密应用，TLC227xA系列的最大输入失调电压为950 μV。该系列在5 V和±5 V电源电压下进行了全面特性测试。 在标准设计中，TLC227x也是TLC27x的理想升级产品。它们具有更大的输出动态范围、更低的噪声电压和输入失调电压。这些增强特性使其能够应用于更广泛的领域。对于需要更高输出驱动能力和更宽输入电压范围的应用，请参考TLV2432和TLV2442器件。 如果设计需要单运放，请参考TLV2211、TLV2221和TLV2231系列。这些器件是采用SOT - 23封装的单轨到轨运算放大器。其体积小、功耗低，非常适合用于高密度、电池供电的设备。
商品特性
- 输出摆幅涵盖两个电源轨
- 低噪声：在f = 1 kHz时典型值为9 nV/√Hz
- 低输入偏置电流：典型值为1 pA
- 针对单电源和双电源工作模式进行了全面规格定义
- 共模输入电压范围包含负电源轨
- 高增益带宽：典型值为2.2 MHz
- 高压摆率：典型值为3.6 V/μs
- 低输入失调电压：在TA = 25°C时最大值为950 μV
- 包含宏模型
- 是TLC272和TLC274的性能升级版
- 提供汽车级Q温度范围产品
应用领域
- 白色家电（冰箱、洗衣机）
- 手持监测系统
- 配置控制和打印支持
- 传感器接口
- 电池供电应用
