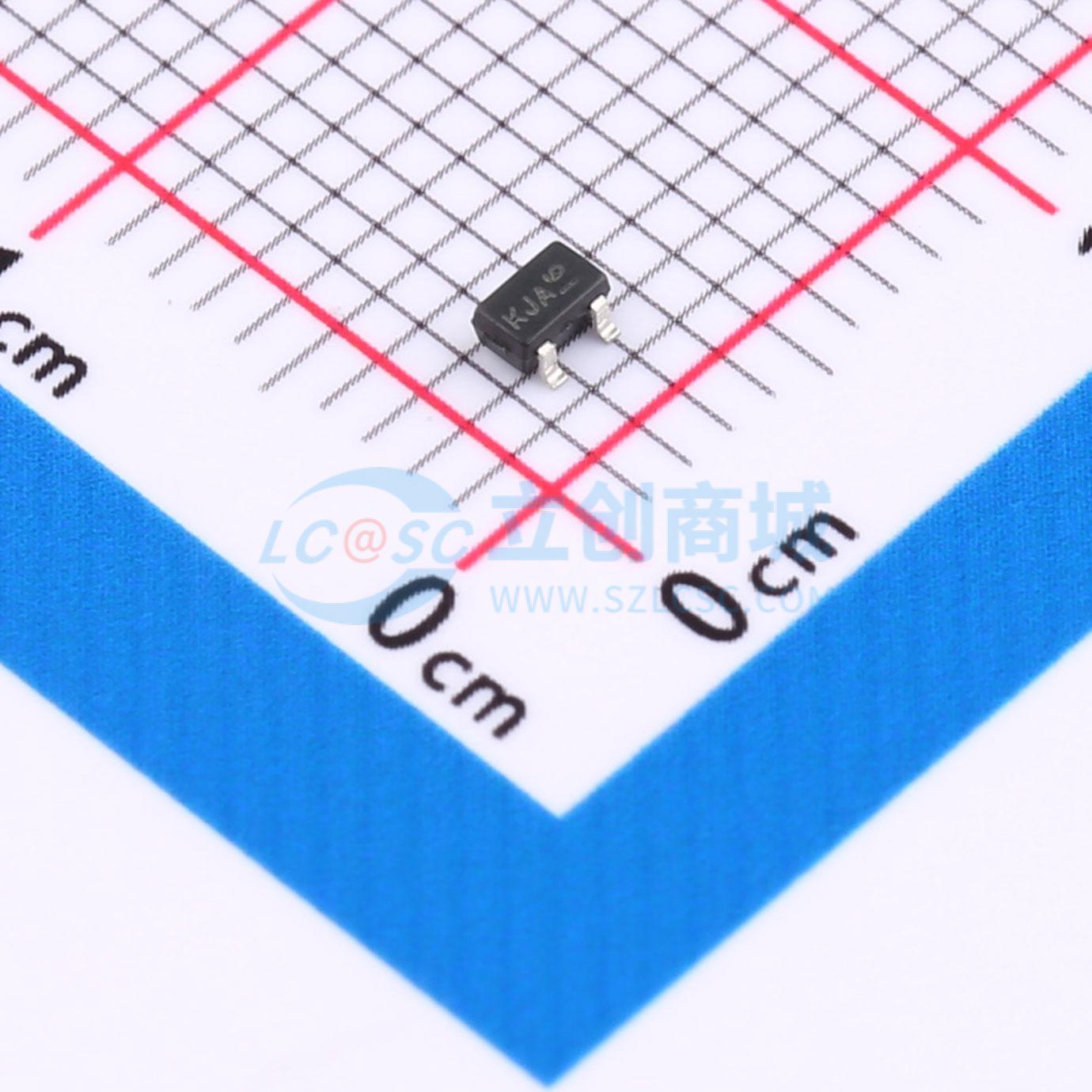

温馨提醒：图片仅供参考，商品以实物为准
BAV70W-7-F
75V 150mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：快速开关速度：最大4ns。 低电容：最大2.0pF。 小尺寸表面贴装封装。 适用于通用开关应用。 无铅涂层；符合RoHS标准。 无卤素和锑，“绿色”器件。 适用于需要特定变更控制的汽车应用，该产品符合AEC-Q101标准，具备PPAP能力，在通过IATF 16949认证的工厂生产
- 品牌名称
- DIODES(美台)
- 商品型号
- BAV70W-7-F
- 商品编号
- C93029
- 商品封装
- SOT-323-3
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1对共阴极 | |
| 耗散功率(Pd) | 200mW | |
| 整流电流 | 150mA | |
| 直流反向耐压(Vr) | 75V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.25V@150mA | |
| 非重复峰值浪涌电流 (Ifsm) | 2A | |
| 反向电流(Ir) | 2.5uA@75V | |
| 反向恢复时间(Trr) | 4ns | |
| 工作结温范围 | -65℃~+150℃@(Tj) |
商品特性
- 快速开关速度：最大4ns
- 低电容：最大2.0pF
- 小尺寸表面贴装封装
- 适用于通用开关应用
- 无铅涂层；符合RoHS标准
- 无卤素和锑，“绿色”器件
- BAV70WQ适用于需要特定变更控制的汽车应用；该器件符合AEC - Q101标准，具备PPAP能力，且在通过IATF 16949认证的工厂生产
- 封装：SOT323
- 封装材料：模塑塑料；“绿色”模塑化合物；UL可燃性等级94V - 0
- 湿度敏感度：符合J - STD - 020的1级
- 引脚：符合MIL - STD - 202方法208可焊接
- 无铅电镀（42合金引线框架上的哑光锡涂层退火处理）
- 极性：参见示意图
- 重量：约0.006克
