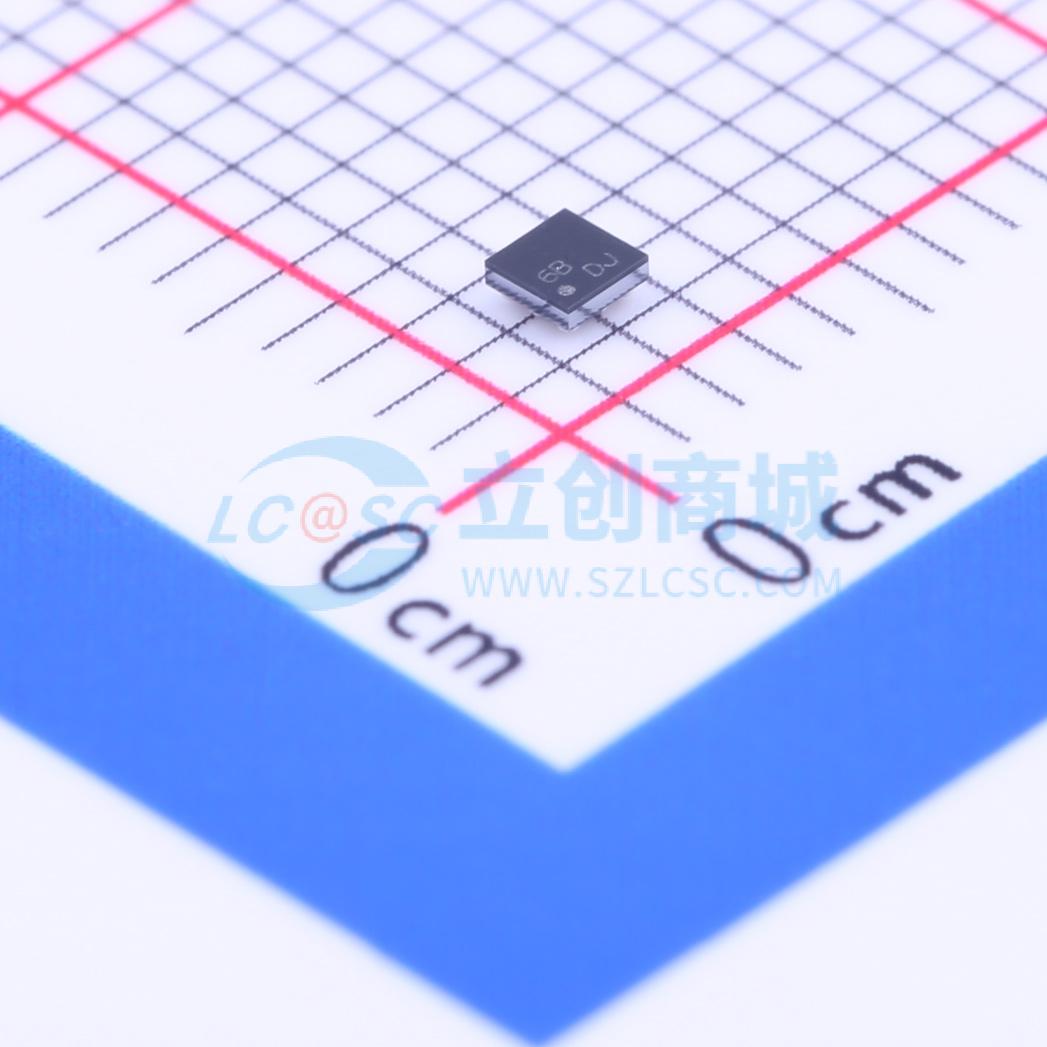

温馨提醒：图片仅供参考，商品以实物为准

LM2773TL/NOPB

低纹波1.8V/1.6V扩频开关电容降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2773 低纹波 1.8V/1.6V 扩频开关电容器降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM2773TL/NOPB
商品编号: C93041
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

LM2773是一款开关电容降压稳压器，可提供可选的1.8V或1.6V输出，能够为高达300mA的负载供电。该器件的输入电压范围为2.5V至5.5V，适用于单节锂离子电池和充电器。 LM2773采用了增益为2/3x和1x的稳压电荷泵。由于其预稳压的1.15MHz（典型值）开关频率和扩频操作，该器件的输入和输出端均具有极低的纹波和噪声。当输出电流较低时，LM2773会自动切换至低纹波PFM调节模式，以在整个负载范围内保持高效率。 LM2773采用TI的0.5mm间距9凸点DSBGA封装。

商品特性

低噪声扩频操作
1.8V/1.6V可选输出电压
2%的输出电压调节精度
1.8V模式下效率>75%
极低的输出纹波：300mA时为10mV
输出电流高达300mA
2.5V至5.5V输入电压范围
关断时将负载与VIN断开
1.15MHz开关频率
无需电感……解决方案尺寸小
短路和热保护
0.5mm间距，DSBGA - 9（1.511 * 1.511mm × 0.6mm）

应用领域

DSP、存储器和微处理器的电源
手机和寻呼机
数码相机、便携式音乐播放器和其他便携式电子设备

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.5V~5.5V
	静态电流(Iq)	55uA
	输出电阻	1Ω
	能量效率	75%
	开关频率	1.15MHz

	属性	参数值
	工作温度	-30℃~+85℃
	功能类型	降压
	输出电压(Vout)	1.587V~1.651V；1.779V~1.851V
	PFM模式	支持
	输出电流(Iout)	300mA
