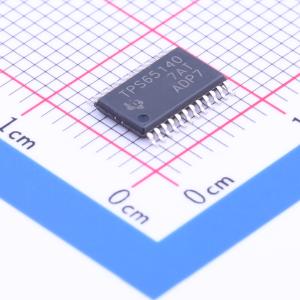

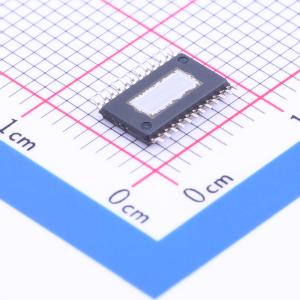

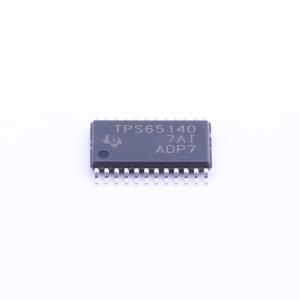

TPS65140PWPR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65140 具有完全集成的正电荷泵、3.3V LDO 控制器、1.6A 最小升压电流限制和故障检测的 4 通道 LCD 偏置
品牌名称: TI(德州仪器)
商品型号: TPS65140PWPR
商品编号: C96217
商品封装: HTSSOP-24-EP
包装方式: 编带
商品毛重: 0.168克(g)

商品参数

商品概述

TPS6514x系列提供了一种紧凑小巧的电源解决方案，可提供薄膜晶体管（TFT）液晶显示器所需的全部三种电压。辅助线性稳压器控制器可用于为仅由5V电源轨供电的系统生成3.3V逻辑电源轨。主输出V₀₁是一个1.6MHz固定频率的PWM升压转换器，为液晶显示器提供源极驱动电压。该器件有两种不同内部开关电流限制的版本，以便在需要较低输出功率时使用更小的外部电感器。一个完全集成的可调式电荷泵倍压器或三倍压器提供正的液晶栅极驱动电压。一个外部可调的负电荷泵提供负的栅极驱动电压。由于电荷泵的开关频率高达1.6MHz，因此可以使用价格低廉且体积小巧的220nF电容器。此外，TPS6514x系列具有一个系统电源正常输出，用于指示所有电源轨是否正常。对于由5V供电的液晶面板，该器件具有一个线性稳压器控制器，使用外部晶体管为数字电路提供稳定的3.3V输出。为确保最大安全性，一旦其中一个输出超出调节范围，TPS65140和TPS65145就会进入关断状态。通过将输入或使能（EN）引脚接地再松开，可以再次使能该器件。当其中一个输出低于其电源正常阈值时，TPS65141不会进入关断状态。

商品特性

2.7V至5.8V输入电压范围
1.6MHz固定开关频率
3个独立可调输出
主输出高达15V，典型输出电压精度<1%
虚拟同步转换器技术
负稳压电荷泵驱动器V₀₂
正电荷泵转换器V₀₃
辅助3.3V线性稳压器控制器
内部软启动
内部上电时序控制
所有输出的故障检测（TPS65140和TPS65145）
无故障检测（TPS65141）
热关断
系统电源正常指示
提供24引脚HTSSOP和24引脚VQFN PowerPAD封装

应用领域

笔记本电脑用TFT液晶显示器
显示器用TFT液晶显示器
便携式DVD播放器
平板电脑
汽车导航系统工业显示器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.8V
	静态电流(Iq)	900uA
	开关频率	1.6MHz
	工作温度	-40℃~+85℃

	属性	参数值
	功能类型	升压；反相
	输出电压(Vout)	5V~15V
	PFM模式	不支持
	输出电流(Iout)	400mA
