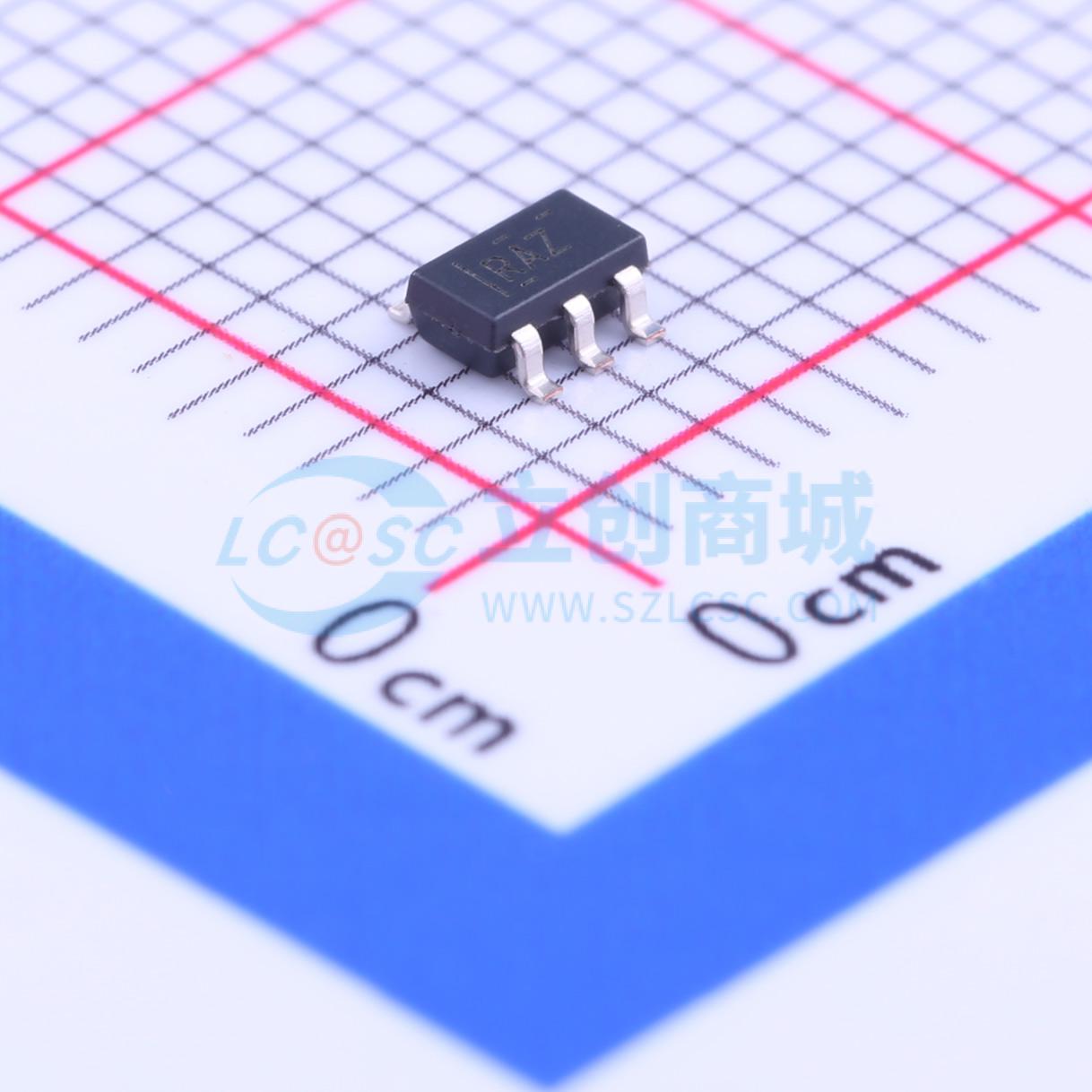

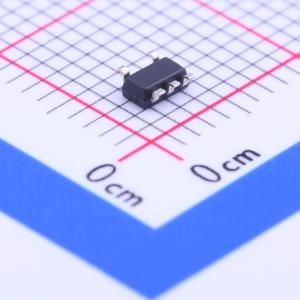

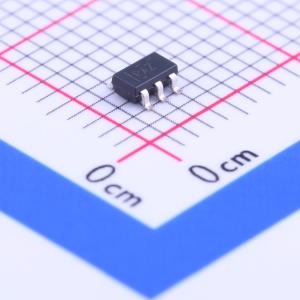

温馨提醒：图片仅供参考，商品以实物为准

OPA314AIDBVT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA314 单路、5.5V、3MHz、低噪声 (4.6nV/√Hz)、RRIO 运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA314AIDBVT
商品编号: C92495
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

OPA314 系列单通道、双通道和四通道运算放大器是新一代低功耗、通用互补金属氧化物半导体 (CMOS) 放大器的典型代表。该器件系列将轨到轨输入和输出摆幅、低静态电流（.5 V_S 时的典型值为 150μA）与 3MHz 高带宽和极低噪声（1kHz 时为 14nV/√Hz）相结合，广泛应用于要求在成本和性能间达到良好平衡的电池供电应用。低输入偏置电流支持源阻抗高达兆欧级的应用。 OPA314 器件采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RF/EMI 抑制滤波器，在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护（4kV 人体模型 (HBM)）。此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作并可在 -40°C 至 125°C 的完全扩展温度范围内额定运行。

商品特性

低 IQ：150μA/通道
宽电源电压：1.8V 至 5.5V
低噪声：1kHz 下为 14nV/√Hz
增益带宽：3MHz
低输入偏置电流：0.2pA
低偏移电压：0.5mV
单位增益稳定
内部射频/电磁干扰 (RF/EMI) 滤波器
扩展温度范围：-40°C 至 125°C

应用领域

电池供电仪器：消费类应用、工业应用、医疗应用
笔记本电脑、便携式媒体播放器
光电二极管放大器
有源滤波器
远程感测
无线计量
手持测试设备

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	轨到轨	-
	增益带宽积(GBP)	3MHz

	属性	参数值
	压摆率(SR)	1.5V/us
	输入偏置电流(Ib)	0.2pA
	输出电流	20mA
	工作温度	-40℃~+125℃
