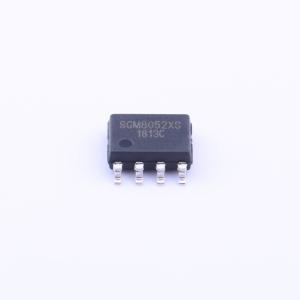

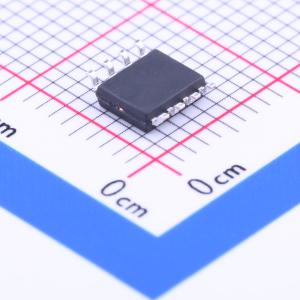

SGM8052XS/TR
250MHz，轨到轨输出，CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM8051/3（单通道）、SGM8052/5（双通道）和 SGM8054（四通道）是低成本、高速、轨到轨输出的电压反馈放大器。它们具有较宽的输入共模电压范围和输出电压摆幅，便于在低至 2.5V 的单电源下使用。尽管成本较低，但 SGM8051 系列仍具备出色的整体性能
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM8052XS/TR
- 商品编号
- C91288
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 250MHz | |
| 输入失调电压(Vos) | 8mV | |
| 输入失调电压温漂(Vos TC) | 4.4uV/℃ | |
| 压摆率(SR) | 130V/us | |
| 输入偏置电流(Ib) | 6pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 2nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.3mA | |
| 输出电流 | 130mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -1.35V~2.75V |
商品概述
SGM8051/3（单通道）、SGM8052/5（双通道）和 SGM8054（四通道）是低成本、高速、轨到轨输出的电压反馈放大器。它们具有较宽的输入共模电压范围和输出电压摆幅，便于在低至 2.5V 的单电源下使用。 尽管成本较低，但 SGM8051 系列仍具备出色的整体性能。它们的带宽可达 250MHz（G = +1），在 37MHz 范围内增益平坦度为 0.1dB（G = +2），每个放大器的典型低功耗电流为 2.3mA。 低失真和快速建立时间使 SGM8051 系列非常适合为高速 A/D 或 D/A 转换器提供缓冲。SGM8053/5 具有掉电禁用功能，可将电源电流降至 75μA。这一特性使 SGM8053/5 非常适合对功耗要求严格的便携式和电池供电应用。所有器件的工作温度范围均扩展至 -40℃ 至 +125℃。
商品特性
- 低成本
- 轨到轨输出
- 输入失调电压：8mV（最大值）
- 高速 -3dB 带宽（G = +1）：250MHz 压摆率：130V/μs 2V 阶跃下达到 0.1% 的建立时间：58ns
- 电源电压范围：2.5V 至 5.5V
- 输入电压范围：当 Vs = 5V 时，为 -0.2V 至 +3.8V
- 出色的视频规格（RL = 150Ω，G = +2） 0.1dB 增益平坦度：37MHz 差分增益：0.03%，差分相位：0.08°
- 低电源电流 每个放大器 2.3mA（典型值） SGM8053/5 的关断电流为 75μA
- 小封装 SGM8051 提供 SOT - 23 - 5 和 SOIC - 8 封装 SGM8052 提供 MSOP - 8 和 SOIC - 8 封装 SGM8053 提供 SOT - 23 - 6 和 SOIC - 8 封装 SGM8054 提供 TSSOP - 14 和 SOIC - 14 封装 SGM8055 提供 MSOP - 10 封装
应用领域
- 成像
- 光电二极管前置放大器
- 专业视频和摄像机
- 手机
- DVD/CD
- 基站
- 滤波器
- A/D 驱动器
