UCC28950PWR

UCC28950 增强型移相控制器基于德州仪器的行业标准 UCx895 移相控制器系列，并进行了增强，以提供当今高性能电源系统中的最佳效率。UCC28950 实现了全桥的高级控制以及同步整流器输出级的主动控制。

初级侧信号允许编程延迟，以确保在宽负载电流和输入电压范围内实现零电压开关（ZVS）操作，而负载电流自然调节次级侧同步整流器的开关延迟，从而最大化整个系统的效率。

UCC28950 还提供了多种轻载管理功能，包括突发模式和动态 SR 开/关控制，在进入和退出非连续电流模式（DCM）操作时，确保 ZVS 操作可以扩展到更轻的负载。

此外，UCC28950 支持电流或电压模式控制。可编程开关频率高达 1 MHz，并且包含一系列保护功能，包括逐周期电流限制、欠压锁定（UVLO）和热关断。两个转换器之间可以轻松安排 90 度相移交错同步操作。

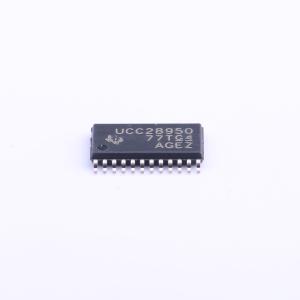

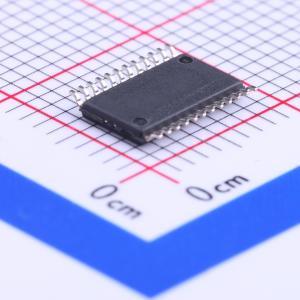

UCC28950 采用 TSSOP-24 封装。

• 增强的宽范围谐振零电压开关（ZVS）能力
• 直接同步整流器（SR）控制
• 轻载效率管理，包括：
  • 突发模式操作
  • 不连续导通模式（DCM）
  • 动态SR开和关控制，带可编程阈值
  • 可编程自适应延迟
• 平均或峰值电流模式控制，带可编程斜率补偿和电压模式控制
• 自然处理预偏置启动，带有DCM模式
• 闭环软启动和使能功能
• 可编程开关频率高达1 MHz，双向同步（±3%）
• 带打嗝模式支持的逐周期电流限制保护
• 启动电流为150 μA
• V_DD欠压锁定
• 宽温度范围：-40℃至+125℃

• 移相全桥转换器
• 数据通信、电信和无线基站电源
• 服务器，电源供应
• 工业电源系统
• 高密度电源架构
• 太阳能逆变器，电动汽车
