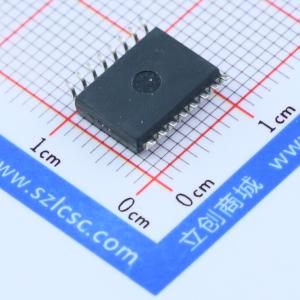

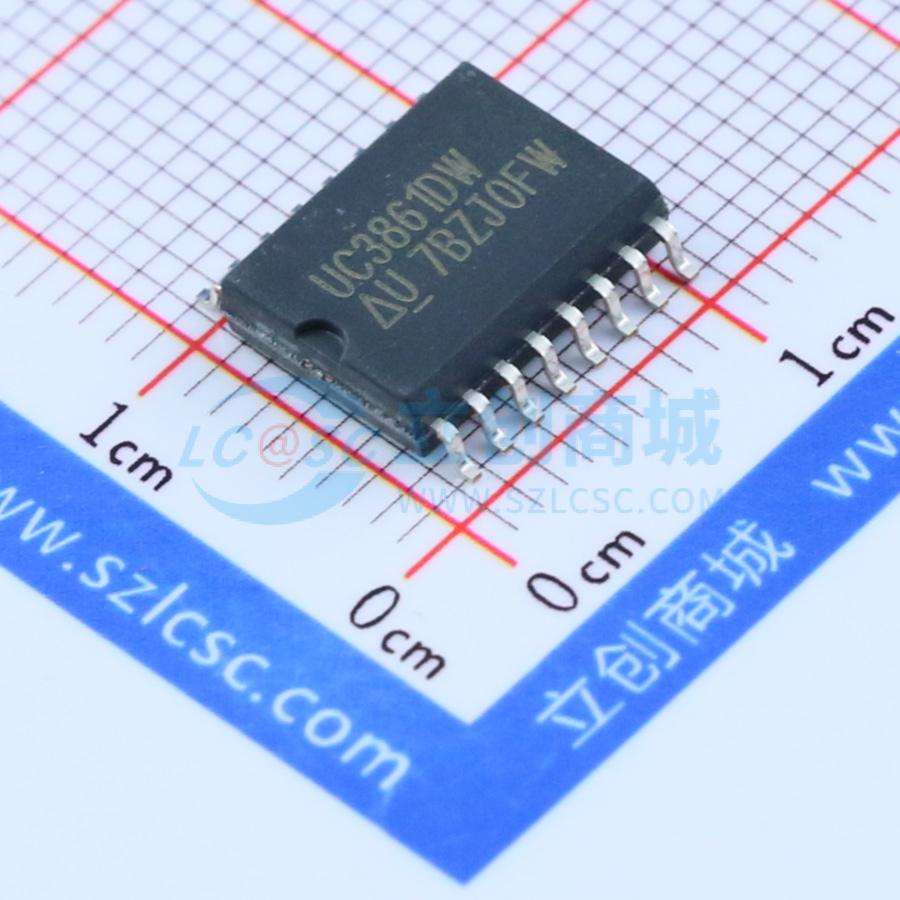

温馨提醒：图片仅供参考，商品以实物为准

UC3861DW

描述: UC3861 谐振模式电源控制器
品牌名称: TI(德州仪器)
商品型号: UC3861DW
商品编号: C93602
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.8克(g)

商品参数

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	10.5V~22V

	属性	参数值
	开关频率	10kHz~1MHz
	拓扑结构	全桥式；推挽式；半桥式
	工作温度	0℃~+70℃@(Ta)

商品概述

控制零电流开关（ZCS）或零电压开关（ZVS）准谐振转换器
过零终止单稳态定时器
精度为1%、软启动的5V基准源
故障后可编程重启延迟
电压控制振荡器（VCO），可编程最小和最大频率范围为10kHz至1MHz
低启动电流（典型值150μA）
双1A峰值FET驱动器
适用于离线或DC/DC应用的欠压锁定（UVLO）选项
UC1861 - 1868系列集成电路针对零电流开关和零电压开关准谐振转换器的控制进行了优化。该器件系列各成员之间的差异源于欠压锁定阈值和输出选项的不同组合。此外，单稳态脉冲导向逻辑可配置为为ZCS系统编程导通时间（UC1865 - 1868），或为ZVS应用编程关断时间（UC1861 - 1864）。
实现的主要控制模块包括一个误差放大器，用于补偿整个系统环路并驱动一个电压控制振荡器（VCO），其特点是可编程最小和最大频率。由VCO触发，单稳态电路产生具有可编程最大宽度的脉冲，该脉冲可由零检测比较器进行调制。该电路有助于在各种线路、负载和温度变化情况下实现“真正的”零电流或零电压开关，并且还能够适应谐振元件的初始公差。
集成了欠压锁定功能，以确保上电时安全启动。欠压锁定期间的电源电流典型值小于150μA，且输出被强制置为低电平。
UC1861/62/65/66的欠压锁定阈值为16.5V（开启）和10.5V（关闭），而UC1863/64/67/68的阈值为8V（开启）和7V（关闭）。当Vcc超过欠压锁定阈值后，5V发生器被启用，为内部电路提供偏置，并可为外部使用提供高达10mA的电流。
故障比较器用于检测故障状态并置位锁存器，同时将输出驱动器强制置为低电平。SoftRef引脚具有三种功能：提供软启动、重启延迟和内部系统基准。
每个器件都具有双1A峰值图腾柱输出驱动器，可直接与功率MOSFET接口。UC1861/63/65/67器件的输出被编程为交替工作。UC1862/64/66/68的输出同步工作，可提供2A峰值电流。
