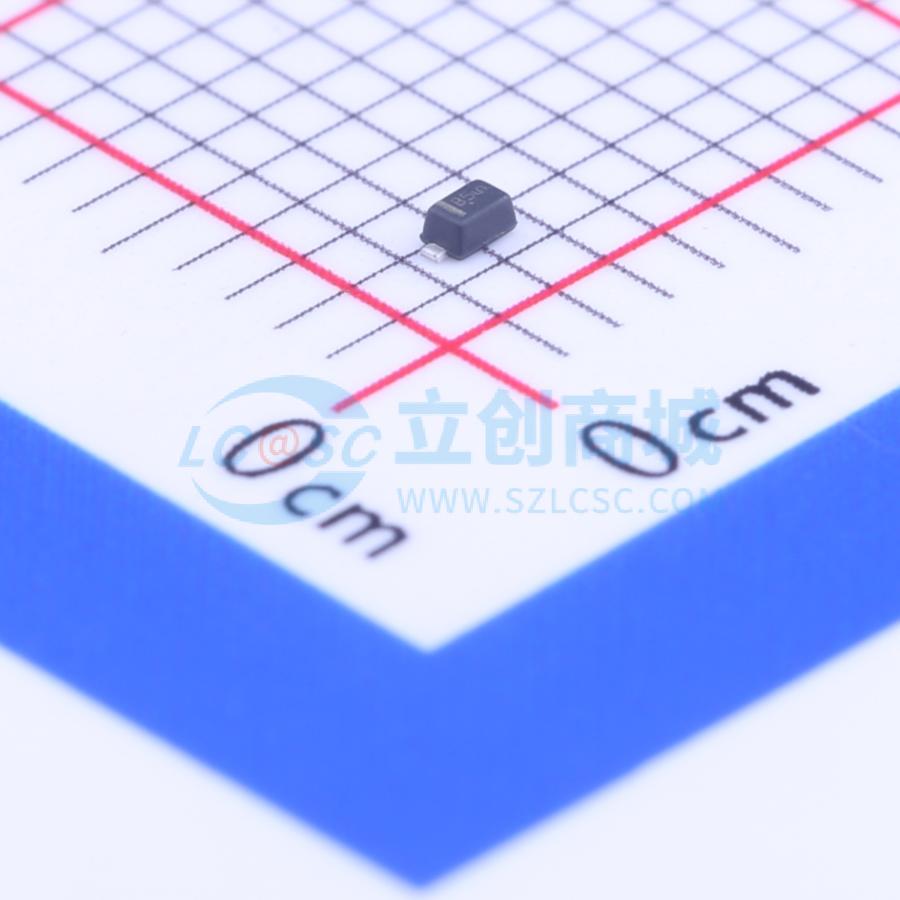

温馨提醒：图片仅供参考，商品以实物为准
ESD5B5.0ST1G
双向TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5B系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了一流的保护。由于其尺寸小且为双向设计，非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD5B5.0ST1G
- 商品编号
- C93623
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 峰值脉冲功率(Ppp) | 50W | |
| 击穿电压 | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 32pF |
商品概述
ESD5B系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了一流的保护。由于其尺寸小且为双向设计，非常适合用于手机、MP3播放器以及需要音频线路保护的便携式应用。
商品特性
- 低电容32 pF
- 低钳位电压
- 小外形尺寸：标称0.063英寸x0.032英寸（1.6x0.8毫米）
- 低本体高度：标称0.024英寸（0.6毫米）
- 反向工作（截止）电压：5.0 V
- 在8 x 20 μs脉冲下，峰值功率高达50 W
- 低泄漏
- 典型响应时间<1 ns
- 按照人体模型，静电放电等级为3级（>16 kV）
- IEC61000 - 4 - 2 4级ESD保护
- 适用于汽车及其他有独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这是一款无铅器件
应用领域
- 手机
- MP3播放器
- 需要音频线路保护的便携式应用
