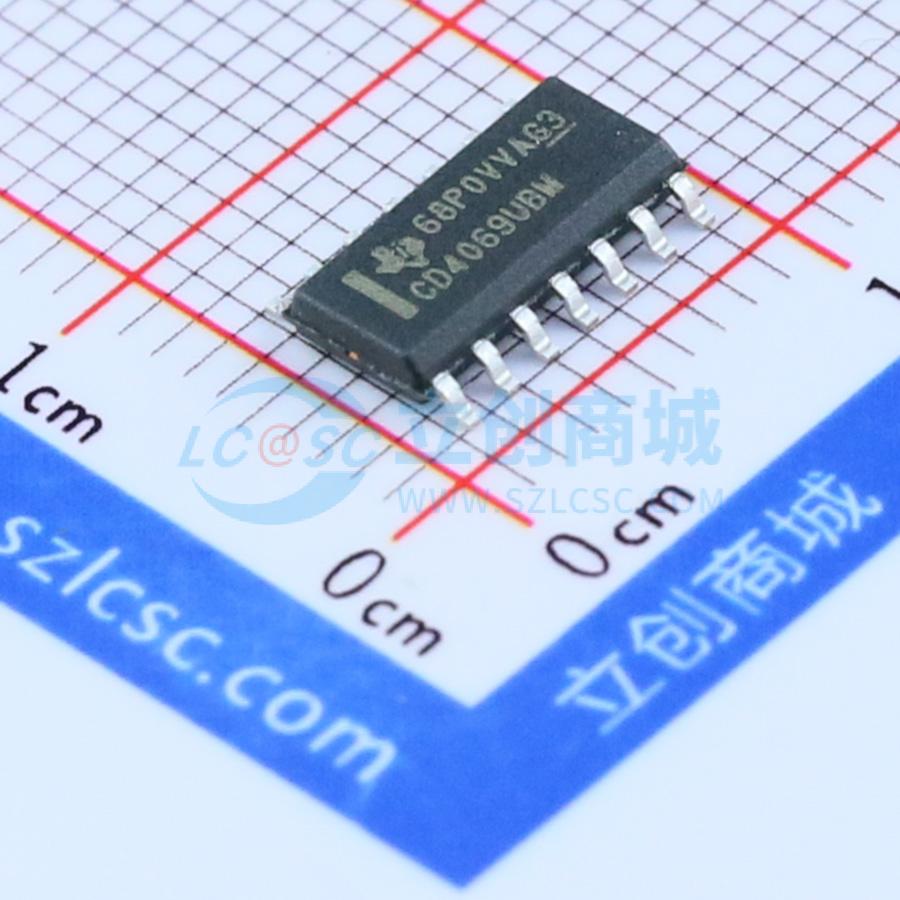

温馨提醒：图片仅供参考，商品以实物为准
CD4069UBM96
六路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4069UB 6 通道、3V 至 18V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4069UBM96
- 商品编号
- C93672
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V~12.5V | |
| 输入低电平(VIL) | 1V~2.5V | |
| 输出高电平(VOH) | 4.95V~5V | |
| 低电平范围(VOL) | 50mV | |
| 传播延迟(tpd) | 50ns@15V,50pF | |
| 系列 | 4000B系列 | |
| 工作温度 | -55℃~+125℃ |
商品概述
CD4069UB 器件由六个 CMOS 反相器电路组成。这些器件适用于所有通用反相器应用，当不需要像 CD4009 和 CD4049 六反相器和缓冲器那样的中功率 TTL 驱动和逻辑电平转换能力时，可以使用这些器件。
商品特性
- 标准化对称输出特性
- 中速操作：-tPHL, tPLH = 10 V 时为 30 ns（典型值）
- 最大输入电流在全封装温度范围内为 18 V 时 1 μA
- 18 V 和 25℃ 时为 100 nA
- 满足 JEDEC 临时标准 No. 13B 的所有要求，即 B 系列 CMOS 器件的标准规格
应用领域
- 逻辑反相
- 脉冲成形
- 振荡器
- 高输入阻抗放大器
