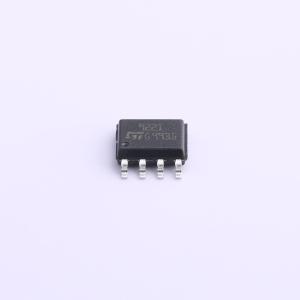

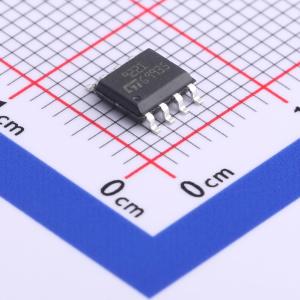

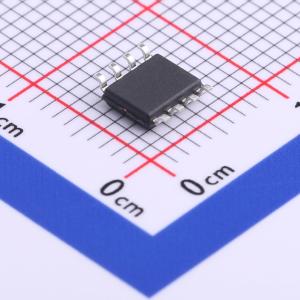

温馨提醒：图片仅供参考，商品以实物为准
TS922IDT
出色的音频性能/低畸变（0.005%）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS922和TS922A器件是轨到轨双BiCMOS运算放大器，针对2 V和5 V工作电压进行了优化并给出完整规格说明。这些器件输出电流大，可驱动低负载阻抗。极低的噪声、失真和失调，以及高输出电流能力，使这些器件成为高质量、低电压或电池供电音频系统的理想选择
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS922IDT
- 商品编号
- C93687
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 4MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.3V/us | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~12V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TS922和TS922A器件是轨到轨双BiCMOS运算放大器，针对3V和5V操作进行了优化并完全规格化。这些器件具有高输出电流，可驱动低负载阻抗。极低的噪声、低失真、低失调和高输出电流能力使这些器件成为高质量、低压或电池供电音频系统的理想选择。器件对高达500pF的容性负载稳定。
商品特性
- 轨到轨输入和输出
- 低噪声：9nV/√Hz
- 低失真
- 高输出电流：80mA（能够驱动32Ω负载）
- 高速：4MHz，1V/μs
- 工作电压范围2.7至12V
- 低输入失调电压：最大900μV（TS922A）
- ESD内部保护：2kV
- 抗闩锁
- 规格中包含宏模型
- 双版本提供倒装芯片封装
应用领域
- 耳机和伺服放大器、声卡、多媒体系统、线路驱动器、执行器驱动
- 手机和便携设备、以低噪声为关键因素的仪器
- 压电扬声器驱动
