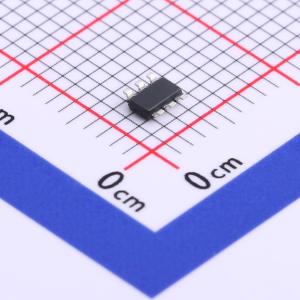

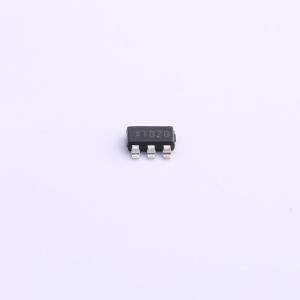

SY8253ADC

高效500kHz 3A同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8253是一款高效率500kHz同步降压DC-DC转换器,能够提供3A输出电流。该芯片在4.5V到23V的宽输入电压范围内工作,集成了主开关和同步开关,具有非常低的导通电阻,以减少传导损耗。采用瞬时PWM架构,实现快速瞬态响应,适用于高降压应用。具有低输出电压纹波和小型外部电感器和电容器。
品牌名称: Silergy(矽力杰)
商品型号: SY8253ADC
商品编号: C93736
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.049克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SY8253是一款高效的500 kHz同步降压DC-DC转换器，能够提供3A电流。SY8253的输入电压范围宽，为4.5V至23V，集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。 500 kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。它采用即时PWM架构，可为高降压应用实现快速瞬态响应。

商品特性

内部开关（上/下）的导通电阻RDS(ON)低：105 mΩ/50 mΩ
输入电压范围：4.5 - 23V
输出电流能力：3A
开关频率：500 kHz
即时PWM架构，实现快速瞬态响应
逐周期峰值电流限制
内部软启动可限制浪涌电流
打嗝模式输出短路保护
0.6V参考电压，精度为± 1.5%
电源正常指示（仅SY8253AIC）
TSOT23-8/ TSOT23-6封装

应用领域

机顶盒
便携式电视
接入点路由器
DSL调制解调器
液晶电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~23V
	输出电压	-
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
