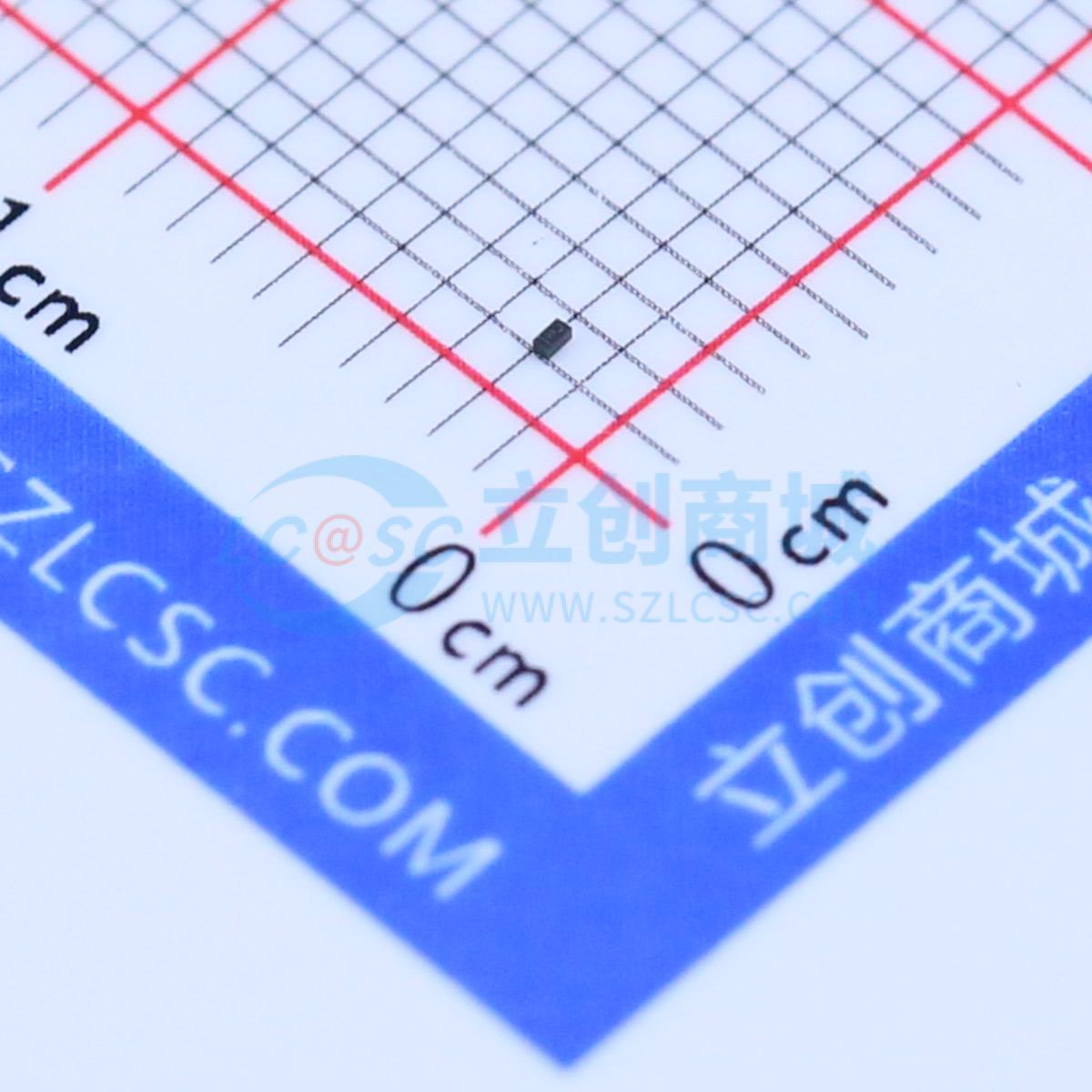

温馨提醒：图片仅供参考，商品以实物为准
ESD7181MUT5G
双向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD7181MUT5G
- 商品编号
- C94378
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18.5V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 20.5V | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
ESD7181旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。它在不同电压下具有行业领先的电容线性度，非常适合射频（RF）应用。
商品特性
- 低电容：0.3 pF（典型值）
- 低钳位电压
- 小尺寸封装：(0.62x0.32 mm) - 0201
- 低封装高度：0.3 mm
- 工作电压：± 18.5 V
- 低泄漏电流：< 1 nA（典型值）
- 低插入损耗
- 低动态电阻：< 1 Ω
- 符合IEC61000-4-2标准4级静电放电保护
- 汽车及其他需要独特产地和控制变更要求的应用采用SZ前缀；符合AEC-Q101标准，可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准
应用领域
- 射频信号静电放电保护
- 无线充电器
- 射频开关、功率放大器（PA）和天线静电放电保护
- 近场通信
