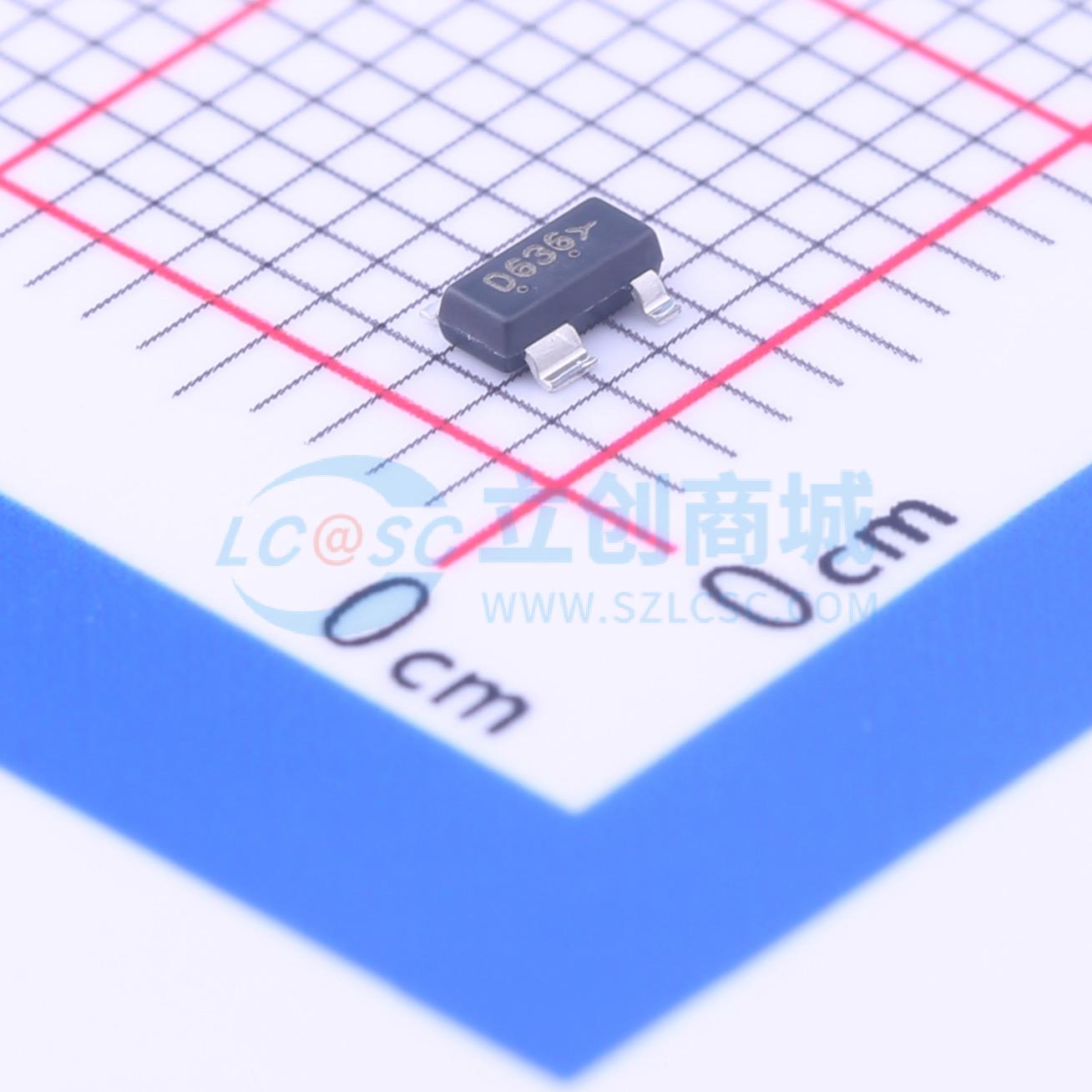

温馨提醒：图片仅供参考，商品以实物为准

CM1293A-02SR

单向ESD 3.3V截止峰值脉冲电流：1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CM1293A 系列二极管阵列旨在为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护。这些器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个 ESD 通道由一对串联的二极管组成，可将正或负 ESD 电流脉冲导向正（Vₚ）或负（Vₙ）电源轨。在 Vₚ 和 Vₙ 之间嵌入了一个齐纳二极管，有助于保护 V₍₍CC₎₎ 轨免受 ESD 冲击。根据 IEC 61000−4−2 4 级标准，CM1293A 可防护高达 ±8 kV（接触放电）的 ESD 脉冲。该器件特别适合保护使用高速端口的系统，如 USB2.0、IEEE1394（火线、i.LINK）、串行 ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD−RW 驱动器等应用中的相应端口，这些应用需要在小封装尺寸下实现极低的负载电容和 ESD 保护。
品牌名称: onsemi(安森美)
商品型号: CM1293A-02SR
商品编号: C94415
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

CM1293A 系列二极管阵列旨在为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护。这些器件非常适合保护具有高数据和时钟速率的系统，或用于需要低电容负载的电路。每个 ESD 通道由一对串联的二极管组成，可将正或负 ESD 电流脉冲导向正（Vₚ）或负（Vₙ）电源轨。在 Vₚ 和 Vₙ 之间嵌入了一个齐纳二极管，有助于保护 V₍₍CC₎₎ 轨免受 ESD 冲击。根据 IEC 61000−4−2 4 级标准，CM1293A 可防护高达 ±8 kV（接触放电）的 ESD 脉冲。该器件特别适合保护使用高速端口的系统，如 USB2.0、IEEE1394（火线、i.LINK）、串行 ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD−RW 驱动器等应用中的相应端口，这些应用需要在小封装尺寸下实现极低的负载电容和 ESD 保护。

商品特性

提供两路和四路 ESD 保护
符合 IEC61000−4−2 标准，提供 ±8 kV 接触放电 ESD 保护
最大负载电容低至 2.0 pF
钳位电压低
通道 I/O 到 I/O 电容典型值为 1.5 pF
齐纳二极管保护电源轨，无需外部旁路电容
每个 I/O 引脚可承受超过 1000 次 ESD 冲击
这些器件无铅且符合 RoHS 标准

应用领域

笔记本电脑、机顶盒、数字电视、液晶显示器中的 DVI 端口、HDMI 端口
台式电脑和硬盘驱动器中的串行 ATA 端口
PCI Express 端口
通用高速数据线 ESD 保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.3V
	钳位电压	9.9V
	峰值脉冲电流(Ipp)	1A
	反向电流(Ir)	1uA

	属性	参数值
	通道数	双路
	工作温度	-40℃~+85℃@(Ta)
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	2pF
