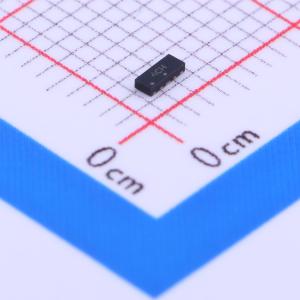

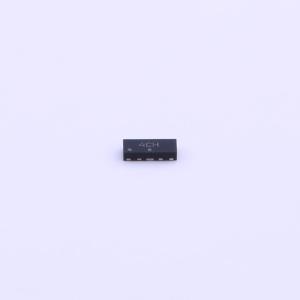

ESD8104MUTAG
单向ESD 3.3V截止 峰值脉冲电流：16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD8104旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于进行PCB布局，并能匹配走线长度，这对于保持高速差分线（如USB 3）之间的阻抗一致性十分必要
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD8104MUTAG
- 商品编号
- C94394
- 商品封装
- DFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11.4V | |
| 峰值脉冲电流(Ipp) | 16A | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.37pF |
商品概述
ESD8104旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护电压敏感型高速数据线的理想解决方案。直插式封装便于进行PCB布局，并能匹配走线长度，这对于维持高速差分线（如USB 3.0/3.1和HDMI 2.0）之间的阻抗一致性至关重要。
商品特性
- 低电容（最大0.37 pF，I/O到地）
- 符合以下IEC标准保护要求：IEC 61000 - 4 - 2（4级）
- 低ESD钳位电压
- 适用于汽车及其他需要独特产地和控制变更要求应用的SZ前缀型号；符合AEC - Q101标准且可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- USB 3.0/3.1
- eSATA
- HDMI 1.3/1.4/2.0
- DisplayPort
