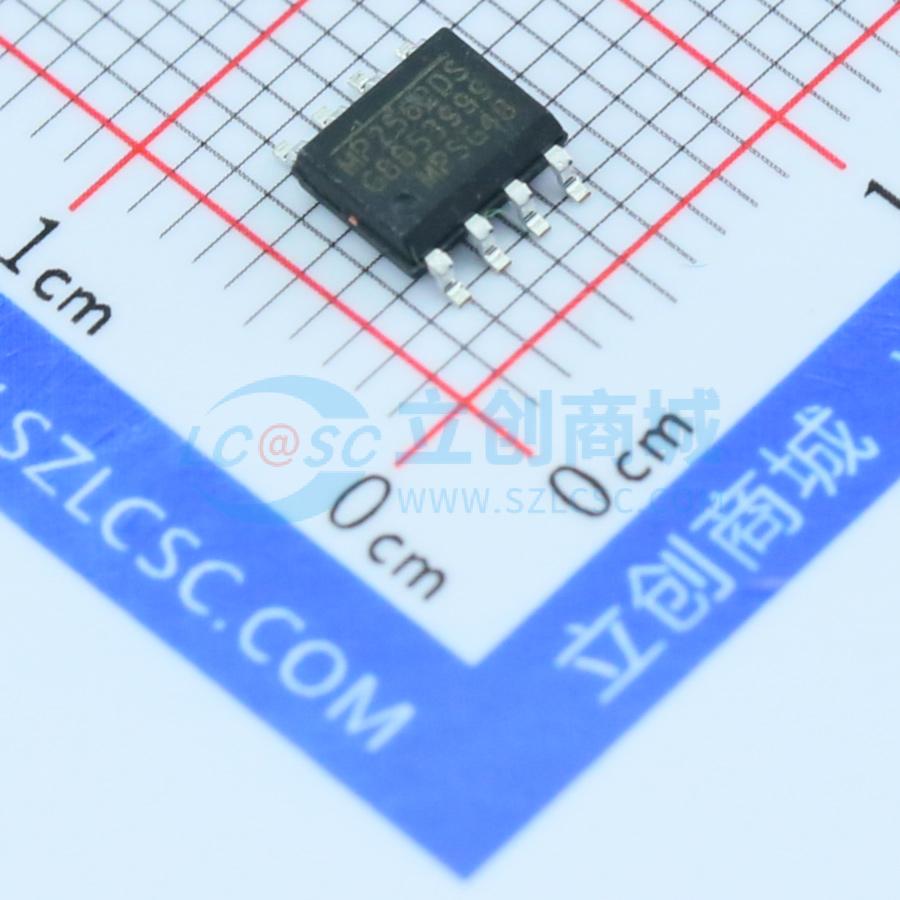

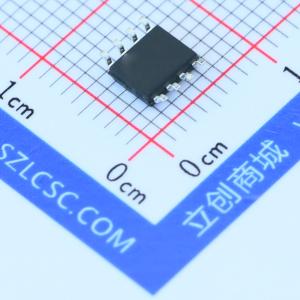

温馨提醒：图片仅供参考，商品以实物为准
MP2562DS-LF-Z
降压型 1A 4.5V~50V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高频降压开关稳压器，集成了内部高端高压功率MOSFET。提供1A输出，采用电流模式控制，实现快速环路响应和轻松补偿。宽4.5V至50V输入范围，适用于各种降压应用，包括汽车输入环境。12μA关断模式静态电流，适用于电池供电应用。通过在轻载条件下降低开关频率，减少开关和栅极驱动损耗，在宽负载范围内实现高功率转换效率。频率折返有助于防止启动期间电感电流失控，热关断提供可靠的容错操作。通过4MHz开关频率，能够防止电磁干扰（EMI）噪声问题，如AM无线电和ADSL应用中遇到的问题。采用小型3mm x 3mm QFN10和SOIC8封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2562DS-LF-Z
- 商品编号
- C93647
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~50V | |
| 输出电压 | 800mV~47V | |
| 输出电流 | 1A | |
| 开关频率 | 4MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；频率同步；过流保护 |
商品概述
MP2562是一款高频降压开关稳压器，集成了内部高压侧功率MOSFET。它提供1A输出，采用电流模式控制，以实现快速的环路响应和简便的补偿。其4.5V至50V的宽输入电压范围适用于多种降压应用，包括汽车输入环境。12μA的关断模式静态电流使其适用于电池供电应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，实现了宽负载范围内的高功率转换效率。频率折返有助于防止启动期间电感电流失控，而热关断则提供了可靠、容错的操作。通过以4MHz频率开关，MP2562能够防止电磁干扰噪声问题，例如在AM收音机和ADSL应用中遇到的问题。该器件采用小型3mm×3mm QFN10和SOIC8封装。
商品特性
- 120μA静态电流（关断时为12μA）
- 4.5V至50V的宽工作输入范围
- 460mΩ内部功率MOSFET
- 可编程开关频率高达4MHz
- 使用陶瓷电容器稳定
- 内部软启动
- 内部设定电流限制，无需外部电流检测电阻
- 效率高达95%
- 输出电压可从0.8V调节至47V
- 提供3mm×3mm QFN10和SOIC8封装
应用领域
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
