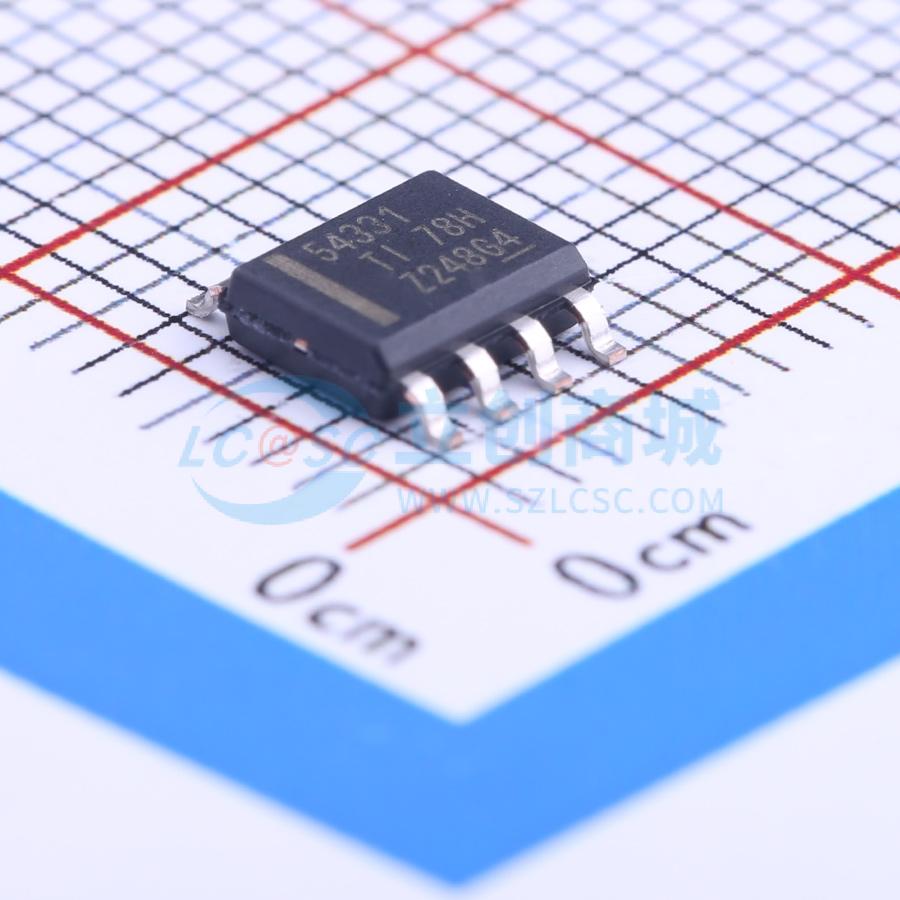

TPS54331DDAR

28V输入、3A输出非同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54331是一款28V输入、3A输出的非同步降压转换器,集成了高侧MOSFET。该设备具有3.5至28V的输入电压范围,可调输出电压低至0.8V,支持高达3A的连续输出电流。内置80mΩ高侧MOSFET,轻载时自动激活脉冲跳跃Eco-mode,提高轻载效率。1μA的关断静态电流使其适用于电池供电应用。电流模式控制简化了外部补偿计算,减少了组件数量,支持陶瓷输出电容器。具有可编程欠压锁定阈值、过压瞬态保护、逐周期电流限制、频率折返和热关断保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS54331DDAR
商品编号: C90761
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.401克(g)

商品参数

商品概述

TPS54331 器件是一款28V、3A的非同步降压转换器，集成了低RDS(on)的高端MOSFET。为了提高轻载时的效率，会自动激活脉冲跳过Eco模式功能。此外，1μA的关断电源电流使得该器件可用于电池供电的应用中。带有内部斜率补偿的电流模式控制简化了外部补偿计算，并减少了组件数量，同时允许使用陶瓷输出电容。一个电阻分压器可编程设置输入欠压锁定的迟滞。过电压瞬态保护电路在启动和瞬态条件下限制电压过冲。逐周期电流限制方案、频率回折和热关断可在过载情况下保护器件和负载。TPS54331 器件提供8引脚SOIC封装和8引脚SO PowerPAD封装，这些封装在内部进行了优化以改善热性能。

应用领域

消费类应用如机顶盒、CPE设备、LCD显示器、外设和电池充电器
工业和汽车音响电源供应
5V、12V 和 24V 分布式电源系统

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~28V
	输出电压	800mV~25V
	输出电流	3A
	开关频率	570kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
