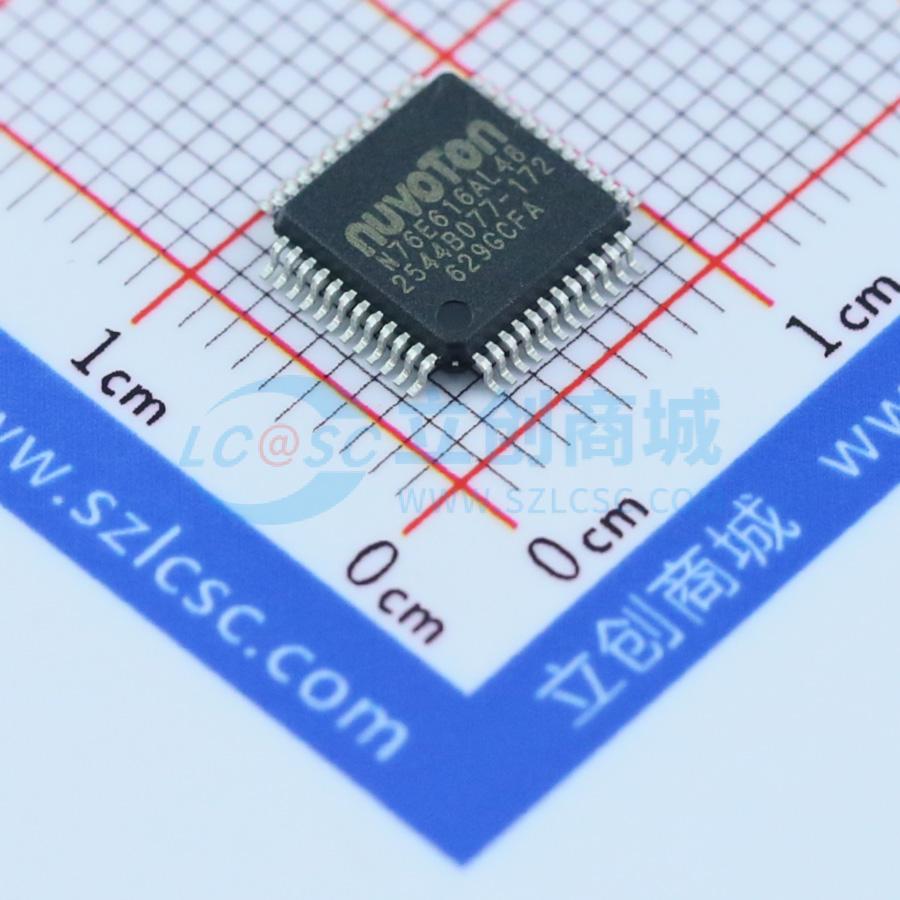

N76E616AL48

N76E616 是一款嵌入式闪存类型、8 位高性能 1T 8051 单片机。指令集与标准 80C51 完全兼容，并进行了性能增强。

N76E616 包含高达 18K 字节的主闪存，称为 APROM，用户代码的内容驻留其中。N76E616 闪存支持应用内编程 (IAP) 功能，可进行片上固件更新。IAP 还允许将用户代码数组的任何块配置为用作非易失性数据存储，通过 IAP 写入，通过 IAP 或 MOVC 指令读取。还有一个额外的闪存，称为 LDROM，通常驻留着启动代码，用于执行系统内编程 (ISP)。LDROM 的大小可配置，最大为 4K 字节。为了方便编程和验证，闪存允许通过并行写入器或片内编程 (ICP) 进行电子编程和读取。代码确认后，用户可以锁定代码以提高安全性。

N76E616 提供丰富的外设，包括 256 字节的 SRAM、256 字节的辅助 RAM (XRAM)、高达 46 个通用 I/O、两个 16 位定时器/计数器 0/1、一个带有四个自动重载或 PWM 定时器的 16 位定时器 2 组、一个看门狗定时器 (WDT)、一个自唤醒定时器 (WKT)、一个用于通用或波特率发生器的 16 位自动重载定时器 3、两个带有帧错误检测和自动地址识别的 UART、一个 I2C、用于所有 I/O 的八通道共享引脚中断、一个 10 位 ADC 以及高达 180 像素的 LCD 驱动程序。外设配备 17 个源，具有 4 级优先级中断功能。

N76E616 配备五个时钟源，并支持通过软件进行动态切换。四个时钟源包括 2 MHz 至 16 MHz 高速外部晶体/谐振器、32.768 kHz 低速外部晶体/谐振器、外部时钟输入、10 kHz 内部振荡器以及一个 11.059 MHz 内部精密振荡器，在室温下经过工厂修整至 ±1%。N76E616 提供额外的电源监控检测，例如电源复位和 4 级掉电检测，从而稳定电源开启/关闭序列，以实现高可靠性系统设计。

N76E616 微控制器运行功耗非常低，具有两种经济省电模式来降低功耗——空闲模式和关电模式，两者均可通过软件选择。空闲模式关闭 CPU 时钟，但允许继续外设运行。关电模式停止整个系统时钟以实现最小功耗。N76E616 的系统时钟也可以通过软件时钟分频器放慢，从而在执行性能和功耗之间实现灵活性。

凭借高性能 CPU 核心和丰富且设计良好的外设，N76E616 有助于实现通用、家用电器或电机控制系统的完成。
