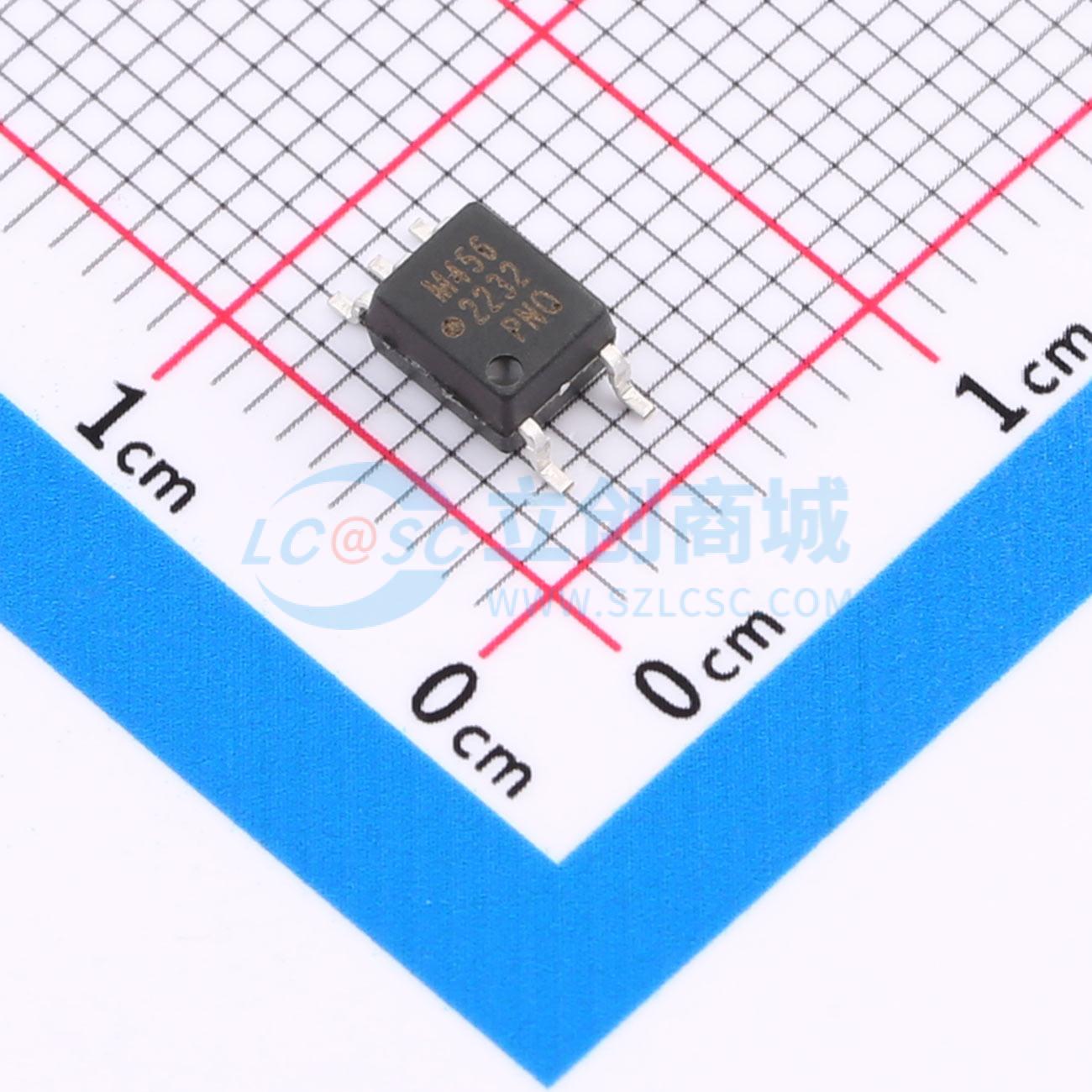

HCPL-M456-500E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由GaAsP LED与集成高增益光电探测器光耦合组成。最小化器件间的传播延迟差异，可通过减少开关死区时间提高逆变器效率。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-M456-500E
- 商品编号
- C90878
- 商品封装
- SO-5
- 包装方式
- 编带
- 商品毛重
- 0.336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 44% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 400ns | |
| 传播延迟 tpHL | 550ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 15mA | |
| 耗散功率(Pd) | 145mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V |
