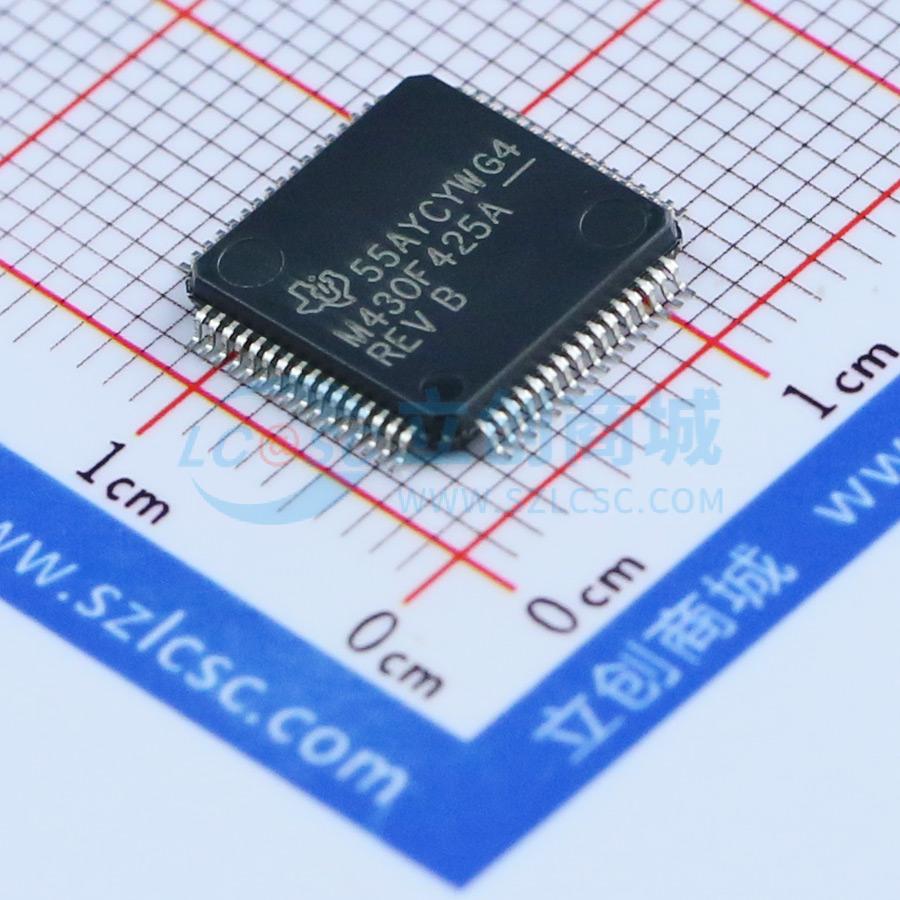

MSP430F425AIPMR
具有 3 个 16 位 Σ-Δ ADC、128 段 LCD、16KB 闪存和 512B RAM 的 8MHz 感应 MCU
SMT扩展库PCB免费打样
- 描述
- MSP430F425A 具有 3 个 16 位 Σ-Δ ADC、128 段 LCD、16KB 闪存、512B RAM 的 8MHz 感应 MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430F425AIPMR
- 商品编号
- C90843
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 1.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 CPU16 | |
| CPU最大主频 | 8MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 512Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 14 | |
| ADC(位数) | 16bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
德州仪器的MSP430系列超低功耗微控制器包含多个设备,这些设备具有针对不同应用的不同外设组合。该架构结合了五种低功耗模式,优化以在便携式测量应用中实现延长电池寿命。该设备配备强大的16位RISC CPU、16位寄存器和常数生成器,有助于实现最大代码效率。数字控制振荡器(DCO)允许从低功耗模式到活动模式的唤醒时间少于6 μs。
MSP430F42XA系列是具有三个独立16位Σ-Δ A/D转换器的微控制器配置,每个转换器都具有集成的差分可编程增益放大器输入级。此外还包括内置16位定时器、128段LCD驱动能力、硬件乘法器和14个I/O引脚。典型应用包括手持式计量设备、称重秤和电能表等高分辨率应用。
商品特性
- 低电源电压范围:1.8 V 至 3.6 V
- 超低功耗:
- 活动模式:1 MHz、3.0 V 时为 400 μA
- 待机模式:1.6 μA
- 关闭模式(RAM 保持):0.1 μA
- 五种节能模式
- 从待机模式唤醒时间少于 6 μs
- 频率锁定环,FLL+
- 16 位 RISC 架构,指令周期时间为 125 ns
- 三个独立的 16 位 Sigma-Delta A/D 转换器,带差分 PGA 输入
- 16 位 Timer_A,带有三个捕获/比较寄存器
- 集成 LCD 驱动器,支持 128 段
- 串行通信接口(USART),可选择异步 UART 或同步 SPI
- 掉电检测器
- 电源电压监控器,具有可编程电平检测
- 串行板载编程,无需外部编程电压,可通过安全熔丝进行可编程代码保护
- Flash 器件中的引导加载程序
- 系列成员包括:
- MSP430F423A:8KB + 256B Flash 存储器,256B RAM
- MSP430F425A:16KB + 256B Flash 存储器,512B RAM
- MSP430F427A:32KB + 256B Flash 存储器,1KB RAM
- 提供 64 引脚 QFP 封装
- 结合五种低功耗模式,该架构优化了便携式测量应用中的电池寿命。
- 该器件具有强大的 16 位 RISC CPU、16 位寄存器和常量生成器,有助于实现最大代码效率。
- 数字控制振荡器 (DCO) 允许在 6 μs 内从低功耗模式唤醒到活动模式。
- MSP430F42xA 系列微控制器配置有三个独立的 16 位 Sigma-Delta A/D 转换器,每个转换器都带有集成的差分可编程增益放大输入级。
- 还包括内置 16 位定时器、128 段 LCD 驱动能力、硬件乘法器和 14 个 I/O 引脚。
- 典型应用包括手持计量设备、称重秤和能量表等高分辨率应用。
- 该集成电路可能因 ESD 而损坏。建议处理所有集成电路时采取适当的预防措施。
- 未遵守正确的处理和安装程序可能导致损坏。ESD 损坏可能从轻微的性能下降到完全的器件故障。
- 精密集成电路可能更容易受到损坏,因为非常小的参数变化可能导致器件不符合其发布的规格。
- 这些器件具有有限的内置 ESD 保护。
- 建议将未使用的模拟输入对短接并连接到模拟地。
- MSP430 有一个活动模式和五种软件可选的低功耗模式。
- 中断事件可以从五种低功耗模式中的任何一种唤醒器件,处理请求,并在中断程序返回后恢复到低功耗模式。
- 以下六种操作模式可以通过软件配置:
- 活动模式 (AM):所有时钟均处于活动状态。
- 低功耗模式 0 (LPM0):CPU 禁用。ACLK 和 SMCLK 保持活动状态,MCLK 可用于模块。FLL+ 环路控制保持活动状态。
- 低功耗模式 1 (LPM1):CPU 禁用。ACLK 和 SMCLK 保持活动状态,MCLK 可用于模块。FLL+ 环路控制禁用。
- 低功耗模式 2 (LPM2):CPU 禁用。MCLK、FLL+ 环路控制和 DCOCLK 禁用。DCO 直流发生器保持启用。ACLK 保持活动状态。
- 低功耗模式 3 (LPM3):CPU 禁用。MCLK、FLL+ 环路控制和 DCOCLK 禁用。DCO 直流发生器禁用。ACLK 保持活动状态。
- 低功耗模式 4 (LPM4):CPU 禁用。ACLK 禁用。MCLK、FLL+ 环路控制和 DCOCLK 禁用。DCO 直流发生器禁用。晶体振荡器停止。
- 大多数中断和模块使能位集中在最低地址空间。
- 未分配功能用途的特殊功能寄存器位在器件中不存在。
- 这种安排提供了简单的软件访问。
