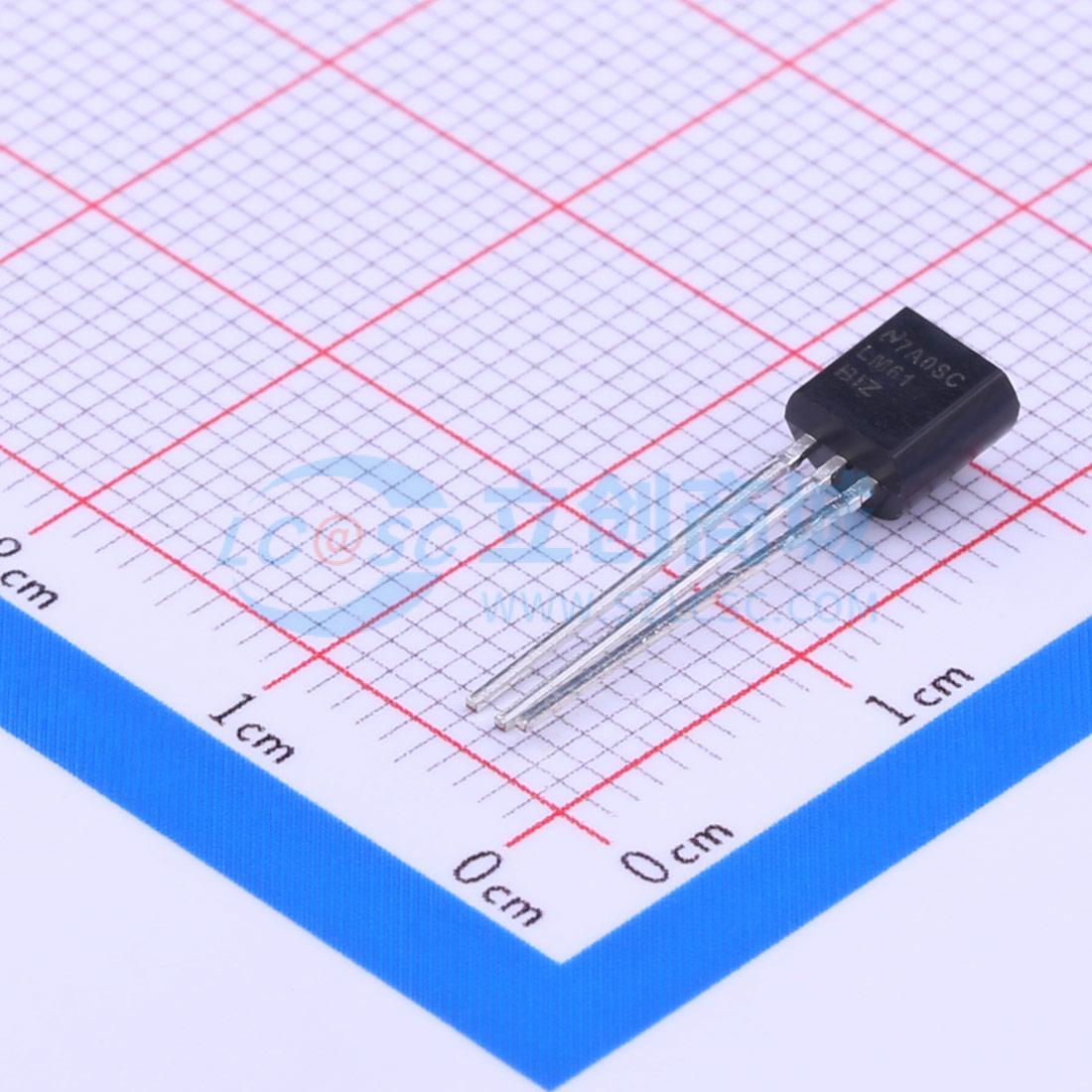

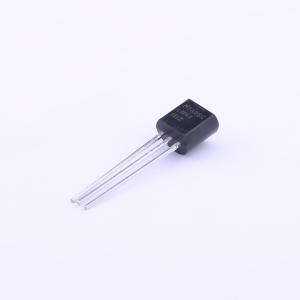

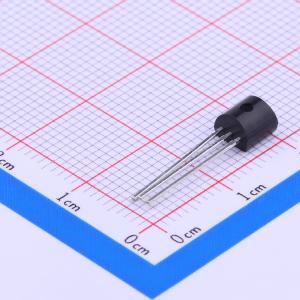

温馨提醒：图片仅供参考，商品以实物为准
LM61BIZ/NOPB
2.7V温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM61 具有 10mV/°C 增益和 TO-92 封装选项的 ±3°C 模拟输出温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM61BIZ/NOPB
- 商品编号
- C90846
- 商品封装
- TO-92
- 包装方式
- 盒装
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -30℃~+100℃ | |
| 精度 | ±2℃ | |
| 工作电压 | 2.7V~10V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | 出厂温度校准；低功耗待机 |
商品概述
LM61是一款精度集成温度传感器，可检测-30℃至100℃的温度范围，可在单2.7V电源供电下工作。器件输出电压与温度成线性比例，比例系数为10 mV/℃，带有600 mV直流偏移，该偏移可让器件在无需负电源的情况下读取负温度。对于-30℃至100℃的温度范围，标称输出电压范围为300 mV至1600 mV。器件已完成校准，室温下精度可达±2℃，-25℃至85℃全温度范围精度可达±3℃。线性输出、600mV偏移、出厂校准的特性，简化了单电源环境下读取负温度所需的外部电路。静态电流小于125μA，静止空气中自发热被限制在极低的0.2℃，固有低功耗特性允许器件直接由多个逻辑门输出供电，具备固有关断能力。封装形式包含SOT-23和TO-92两种，输出电压关系为VO = (10 mV/℃ × T℃) + 600 mV。
商品特性
- 校准线性比例系数为10 mV/℃
- 额定满量程工作温度范围为-30℃~100℃
- 25℃时最大精度误差为±2℃或±3℃
- -25℃~85℃温度范围内最大精度误差为±3℃
- -30℃~100℃温度范围内最大精度误差为±4℃
- 电源电压范围为2.7V~10V
- 25℃时最大漏电流为125μA
- 最大非线性误差为±0.8℃
- 最大输出阻抗为800Ω
- 适用于远程应用
- 为UL认证元件
- 出厂校准，线性输出带偏移设计，可简化外部电路
- 低自发热，静止空气中自发热仅0.2℃
- 固有低功耗，具备固有关断能力
应用领域
- 手机
- 电脑
- 电源模块
- 电池管理
- 传真机
- 打印机
- HVAC
- 磁盘驱动器
- 家用电器
