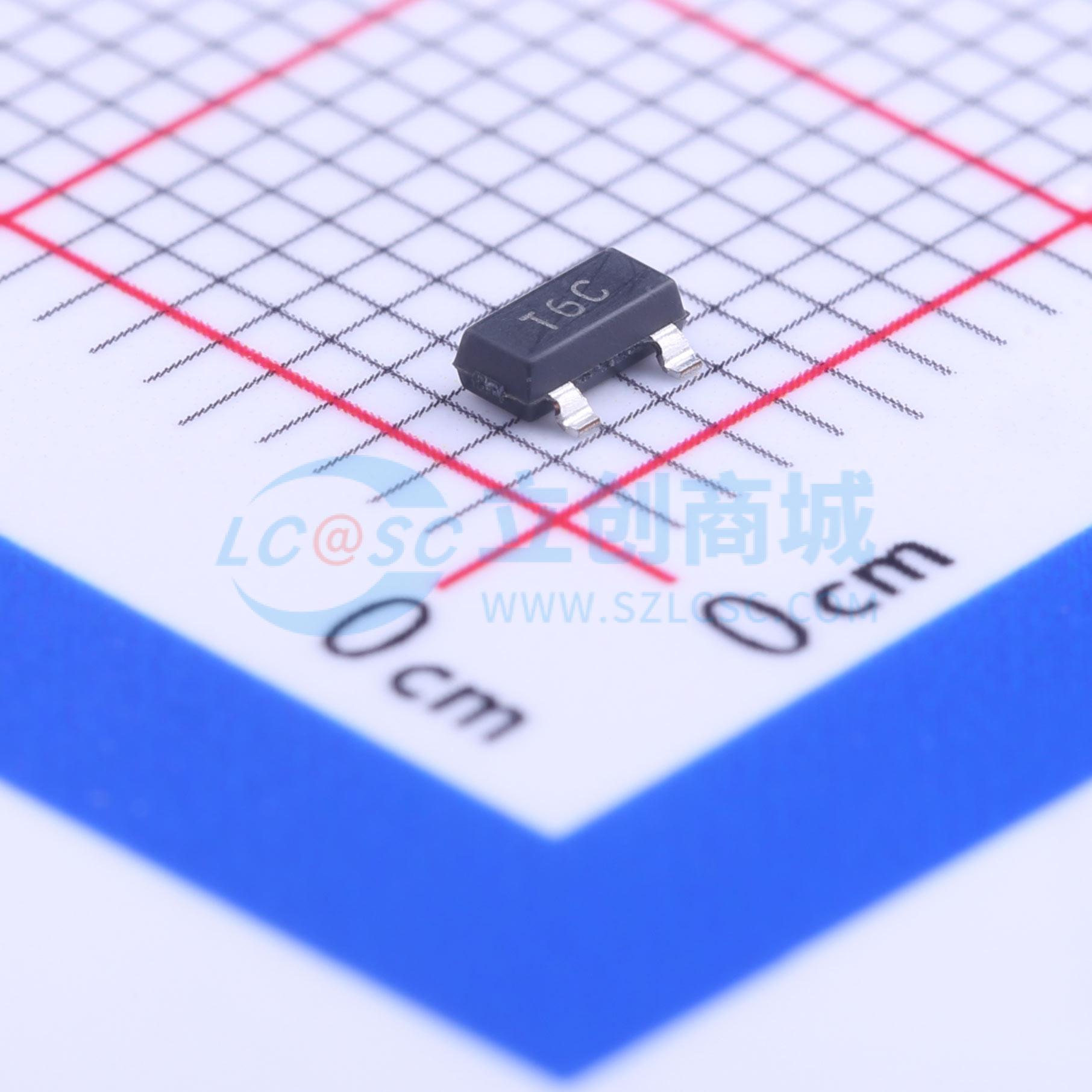

温馨提醒：图片仅供参考，商品以实物为准
LM60CIM3X/NOPB
2.7V温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM60 具有 6.25mV/°C 增益和 TO-92 封装选项的 ±2°C 模拟输出温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM60CIM3X/NOPB
- 商品编号
- C94768
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.018901克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+125℃ | |
| 精度 | ±3℃ | |
| 工作电压 | 2.7V~10V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | 出厂温度校准；低功耗待机 |
商品概述
LM60是一款精密集成电路全量程摄氏温度传感器，单电源供电电压范围为2.7V至10V，可检测温度范围：旧芯片为-25℃至+125℃，新芯片为-40℃至+125℃；其输出电压与摄氏温度成线性比例，比例系数为6.25mV/℃，带有424mV的直流偏移量，该偏移量允许在无需负电源的情况下读取负温度，在温度范围内额定输出电压范围介于174mV至1205mV之间，经过工厂校准，线性输出特性简化了外部电路设计。
商品特性
- 输出增益/偏移符合行业标准，0℃时输出为424mV
- LM60B温度精度：25℃时最大误差为±2℃；旧芯片在-25℃~+125℃范围、新芯片在-40℃~+125℃范围最大误差为±3℃
- LM60C温度精度：25℃时最大误差为±3℃；-40℃~+125℃范围最大误差为±4℃
- 非线性度最大误差为±0.8℃
- 电源电压范围宽，为2.7V至10V
- 25℃时静态电流：旧芯片最大值110μA，新芯片最大值70μA
- 输出直流阻抗典型值120Ω，最大值800Ω
- 提供多种封装可选：3引脚SOT-23、3引脚直引线TO-92、3引脚成型引线TO-92
- SOT-23封装在静止空气中自发热低至0.1℃
- 输出线性，工厂校准简化了单电源环境下读取负温度所需的外部电路
- 低功耗特性使器件可直接通过许多逻辑门的输出供电
- 可用于远程应用
应用领域
- 手机、PC、笔记本电脑
- 电源模块、电池管理
- 家用和多功能打印机
- HVAC、固态硬盘
- 电器
